Handleiding SuperBead

Installatie- en gebruikersgids voor het SuperBead filter


SuperBead filters worden gefabriceerd door:

Air-Aqua BV
Weth Ohmannstraat 1
7951 SB Staphorst
Nederland
+31 (0)522-468 963
info@air-aqua.com


Inhoudsopgave

1. Voorwoord
2. Gebreken en aanspraken op schadevergoeding, disclaimer
2.1 Gebreken en aanspraken op schadevergoeding
2.2 Garantie en vervolgschade
2.3 Verborgen gebreken
2.4 Onjuist gebruik
2.5 Retourzending
2.6 Claims
2.7 Vervangingsonderdelen
2.8 Voorbehoud van wijzigingen
3. Algemeen
3.1 Waterkwaliteit
3.2 Eenvoudig schoonmaken
3.3 Veelzijdig
3.4 Eenvoudig montage en gebruik
4. Gebuik van het filter/plaatsing
4.1 Kies een plaats dicht bij een afvoer voor het spoelwater
4.2 De Sifon(hevel-)werking
4.3 Stevige ondergrond
4.4 Toekomstige toegankelijkheid
4.5 Buiten of binnen?
4.6 Stromingspatroon normaal bedrijf
4.7 De werking
5. Montage van het SuperBead filter
5.1 Aansluitmateriaal voor het Superbead Filter
5.2 Vullen met Beads
5.3 Onderzijde ingang pomp/riool (Nr. 1)
5.4 Bovenkant uitlaat (Nr. 3)
5.5 Verlenging van de vuilwaterafvoer
5.6 Montagetips
6. Kiezen van de juiste pomp(capaciteit)
6.1 Minimum opvoerhoogte
6.2 Maximum druk
6.3 Welke pomp
6.4 Voorfiltratie
7. De juiste grootte van het UV-apparaat
8. Belangrijke punten
8.1 Onderdruk
8.2 Beluchting van retourwater naar de vijver
8.3 Terugslagkleppen/voetklep
8.4 SuperBead installeren zonder voorfilter
9 Eerste opstart van het filter
10. Inlopen van het filter
10.1 Opbouwen nitrificatie
11. Wanneer een spoelproces uitvoeren?
11.1 Controleren van het spoelproces
11.2 Minimum aanbevolen spoelingen
11.3 Automatisering van het spoelproces
12 Lange termijn onderhoud
12.1 Controle
12.2 Aanvullend maandelijks onderhoud
12.3 Terugslagkleppen
12.4 Korven voor de pomp
12.5 De interne geperforeerde buizen boven en onder
13 Winterbedrijf
13.1 Het filter buiten bedrijf stellen
14 Waterkwaliteit
14.1 Gedeeltelijk water verversen
14.2 Spoelcyclus afstellen op waterverversing
14.3 Controleer vijver en vissen
15 Filter Troubleshooting

1. Voorwoord

Deze handleiding is bedoeld om u correct en uitvoerig te informeren over het gebruik van dit filter.

BEWAAR DEZE HANDLEIDING ZORGVULDIG! INDIEN DIT PRODUCT WISSELT VAN EIGENAAR, OVERHANDIG DAN OOK DE COMPLETE HANDLEIDING.


Lees deze handleiding zorgvuldig, voordat u begint met de installatie van dit product. Als u niet zeker bent over de inhoud van deze handleiding, of de assemblage voorschriften niet volledig begrijpt dan wel iets van het product niet begrijpt, neemt u dan contact op met de winkel waar u dit product gekocht heeft.
Voor alle producten van Air-Aqua zijn de algemene voorwaarden van Air-Aqua BV van toepassing.

2. Gebreken en aanspraken op schadevergoeding, disclaimer

2.1 Gebreken en aanspraken op schadevergoeding

Air-Aqua accepteert alleen aansprakelijkheid voor het gebreken vrij zijn van de geleverde goederen, tot het punt van overdracht aan de gebruiker. Kleine variaties van het model/uiterlijk welke geen of een marginale invloed hebben op het beoogde gebruik van het product zijn hiervan uitgesloten.
Garantie betreffende het gebruik en de geschiktheid voor een toepassing is alleen onderworpen aan schriftelijk opgegeven specificaties van Air-Aqua zoals bijv. vermeld in deze handleiding.

Enige andere mondelinge overeenkomsten, in bijvoorbeeld voorbereidende gesprekken, reclame, etc. in relatie tot het product zijn slechts geldig als het toegezegde een integraal onderdeeel is van een schriftelijke overeenkomst.

Alleen voorwaarden en specificaties door Air-Aqua vermeld zijn geldig. Air-Aqua accepteert geen voorwaarden en/of specificaties van derde partijen. De specificaties zoals verwoord in deze handleiding zijn leidend.

Als de klant het product wil gebruiken voor andere doeleinden dan het beoogde doel, is hij verplicht om de geschiktheid van het product voor dat andere doel grondig te onderzoeken. De klant draagt hoe dan ook volledige verantwoordelijkheid en elke aansprakelijkheid vervalt indien het product niet gebruikt wordt voor het door ons beoogde doel, tenzij door Air-Aqua uitdrukkelijk en schriftelijk wordt overeengekomen.

Bij wijziging aan het product door de gebruiker vervalt de garantie alsmede alle aanspraken en rechten.
Iedere gebruiker is zelf verantwoordelijk voor het correct gebruik van zijn filter. De handleiding ontslaat de gebruiker niet van de aansprakelijkheid voor een veilige toepassing, correcte installatie, bediening en onderhoud.

Door het gebruik van deze handleiding gaat u ermee akkoord dat in geen geval de fabrikant aansprakelijk wordt gesteld voor persoonlijk letsel of materiële schade die mogelijk optreden als gevolg van het gebruik van het filter. Dit geldt in het bijzonder voor schade die het gevolg zijn van inadequate leidingen of verbindingen.
Schade ontstaan door onvoldoende reinigings- of onderhoudsintervallen vallen niet onder de garantie.

2.2 Garantie en vervolgschade

De garantie voor gebreken is strikt beperkt tot aanvullende prestaties om de gebreken op te heffen. Dit is naar de keuze van Air-Aqua het opheffen van de gebreken of de vervanging van de onderdelen die niet voldoen. In het geval van het niet kunnen opheffen van de gebreken of niet kunnen leveren van vervangende onderdelen heeft de klant het recht om af te zien van de koopovereenkomst. Expliciet is vermeld dat de garantie zich beperkt tot het product zelf. Air-Aqua accepteert geen aansprakelijkheid voor gevolgschade (watervloed, verlies van dieren, etc.) wegens het niet functioneren van het product in welke vorm ook, ook indien veroorzaakt door een defect of storing van het product.

2.3 Verborgen gebreken

De klant dient de goederen bij levering onmiddellijk grondig te controleren. (Schijnbare/mogelijke) schade moet direct schriftelijk worden gemeld. Verborgen gebreken moeten onmiddellijk na ontdekking worden gemeld. De klant is verantwoordelijk om binnen 24 uur transportschade aan de vervoerder en/of bij Air-Aqua BV te melden. Het niet tijdig controleren en rapporteren van transportschade kan leiden tot vervallen van de garantie.

2.4 Onjuist gebruik

Air-Aqua is niet aansprakelijk voor de gevolgen van onjuiste toepassing, het gebruik, het onderhoud en/of de bediening van het product door de klant, noch voor normale slijtage. Dit geldt met name voor de gevolgen van thermische, chemische, elektrochemische of elektrische invloeden en eveneens voor het niet volgen van onze gebruikersgids. Hetzelfde geldt voor schade die het gevolg is van veranderingen of aanpassingen aan het product welke niet door Air-Aqua op voorhand zijn goedgekeurd.

2.5 Retourzending

Schade eenduidig toe te schrijven aan onjuist gebruik van het product, is voor verantwoordelijkheid en rekening van de gebruiker. In het geval van terugzending van het product dient de klant zorg te dragen voor goede verpakking en breuk/schadevrije zending. De klant is zelf aansprakelijk voor schade veroorzaakt door inadequate verpakking.

2.6 Claims

Claims tegen Air-Aqua verjaren binnen een jaar na de levering van de goederen aan de klant. Hetzelfde geldt voor een vordering tot schadevergoeding, ongeacht hun juridische oorzaak. De verjaringstermijn geldt niet indien sprake is van verzwijging van schades, lichamelijk letsel en voor andere schade die het gevolg zijn van opzet of moedwillige nalatigheid.

2.7 Vervangingsonderdelen

De vervangingsonderdelen zijn beschikbaar voor een periode van 5 jaar na levering van het product. Voor reserve onderdelen gelden de prijzen zoals vermeld in de catalogus.

2.8 Voorbehoud van wijzigingen

De fabrikant behoudt zich het recht voor te allen tijde, zonder voorafgaande kennisgeving, het product te wijzigen. Er kunnen geen claims worden gemaakt als bijvoorbeeld het design, de functionaliteit of prestaties van het filter onderhevig is aan wijzigingen. De gedane specificaties van het filter zijn bepalend en worden gegarandeerd.

3. Algemeen

Gefeliciteerd met de aankoop van uw nieuwe filter.

3.1 Waterkwaliteit

SuperBead filters zijn ideaal voor koi-vijvers, bassins voor (sier-)vissen, aquacultuur en zwembaden. Ze geven een uitstekende helderheid van het water, terwijl op hetzelfde moment de SuperBead werkt als een efficiënt biologisch filter welke uitscheidingen van de vissen afbreekt. Een juist gekozen grootte van het filter kan deze waterkwaliteit zelfstandig realiseren of in combinatie met andere filter apparatuur.

3.2 Eenvoudig schoonmaken

Het belangrijkste voordeel van de SuperBead is het gemak waarmee het kan worden gereinigd. Dit houdt simpelweg het uitschakelen van de pomp in en het openen van de klep naar het riool voor het spoelen: geen natte handen! Afgevangen vuil wordt tijdens het spoelproces losgemaakt van de korrels en weggespoeld naar het riool. Door het regelmatig uitvoeren van dit spoelproces, worden de vervuilingen afkomstig van de vissen verwijderd uit het systeem voordat ze volledig worden afgebroken. Dit reduceert de belasting op uw systeem en verbetert de waterkwaliteit voor de vissen. Bij installatie van een optionele spoelautomaat wordt het hele spoelproces volledig geautomatiseerd.

3.3 Veelzijdig

De SuperBead is te gebruiken als een op zich zelf staand filter, of te gebruiken om een bestaand filter te ondersteunen. Montage van de SuperBead kan dichtbij de vijver maar ook verder weg van het bassin. Het kan boven, naast of onder het waterniveau geïnstalleerd worden. De SuperBead is eenvoudig te verbergen achter een struik of een omheining, of in een schuur of garage. Het filter neemt slechts een deel van de ruimte in van andere type filters en arbeidsintensieve graafwerkzaamheden ter plaatse zijn niet noodzakelijk.

3.4 Eenvoudig montage en gebruik

SuperBead filters vereisen geen extra blowers of ingewikkelde 6-weg klepbediening om een spoelproces uit te voeren. Maar zoals met alle apparatuur, functioneert het filter op zijn best als het correct wordt gemonteerd en onderhouden. Neem de tijd om deze handleiding goed door te nemen voor u aan de slag gaat, zodat u het meeste plezier beleeft aan uw nieuwe filter systeem.

4. Gebuik van het filter/plaatsing

Indien de plaats van het filter verkeerd gekozen wordt kan dit ertoe leiden dat het filter minder goed functioneert of dat het in de toekomst lastig is om het onderhoud uit te voeren. Het filter kan op enige afstand van de vijver geplaatst worden; dan is een grotere leidingdiameter gewenst én een iets krachtigere pomp om de wrijvingsverliezen in de leiding te compenseren.

4.1 Kies een plaats dicht bij een afvoer voor het spoelwater

Voor het intensief reinigen van de korrels, moet het spoelwater snel afgevoerd worden. Controleer of uw riool deze hoeveelheid water aan kan tijdens het spoelproces! Bevorder snelle waterafvoer d.m.v. grote diameter slang/leiding en zorg dat er een sifonwerking kan ontstaan zodat het water a.h.w. uit het filter gezogen wordt (zie volgende paragraaf). Doordat water het filter snel verlaat, wordt meer/sneller lucht aangezogen in het filter zodat de korrels beter gereinigd worden.
Vuil water stroomt tijdens het spoelproces van de afvoer van het filter naar het riool. Zorg ervoor dat deze aansluiting bij een nabijgelegen afvoermogelijkheid ligt. De afvoer moet bij voorkeur onder de uitlaat van het filter liggen! Plaats het filter zo nodig hoger of maak een opvangbak onder het filter met een dompelpomp met vlotterschakelaar welke het afvalwater naar een hoger gelegen punt kan wegpompen.
U kunt ook een vuilwaterpomp met voldoende capaciteit rechtstreeks aansluiten op de afvoer van het filter. In deze situatie kan het complete filter onder het waterniveau worden geplaatst.

HET IS ERG BELANGRIJK DAT HET FILTER SNEL LEEGLOOPT TIJDENS HET SPOELPROCES.
HET SPOELEN VAN HET FILTER MAG MAXIMAAL

40 SECONDEN DUREN VOOR MODEL SMALL
2 MINUTEN VOOR MODEL LARGE

INDIEN HET SPOELPROCES LANGER DUURT, BEÏNVLOEDT DIT DE WERKING VAN HET FILTER OP EEN NEGATIEVE MANIER EN OP LANGE TERMIJN KAN DIT LEIDEN TOT VERKLEVING/ PLAKKEN VAN DE KORRELS.

4.2 De Sifon(hevel-)werking

De hevelafstand (zie schema) is de afstand tussen de uitvoer van het filter en de plaats waar de lucht aangezogen wordt in het filter. Deze afstand is ongeveer 10 cm en is voldoende indien de afvoerleiding kort is (max. 2 meter). Echter, door simpelweg het filter te verhogen op bijv. een sokkel en het maken van een stuk leiding naar beneden, wordt de sifon en daarmee de hevelwerking sterk verhoogd en de efficiëntie van het spoelproces sterk verbeterd. Wij raden u aan het filter waar mogelijk op deze wijze te installeren.

4.3 Stevige ondergrond

De units zijn zwaar indien gevuld met water en moeten voor de veiligheid goed worden ondersteund. Plaats het filter op een vlakke ondergrond of betonnen sokkel.

4.4 Toekomstige toegankelijkheid

Houd er rekening mee dat het filter makkelijk toegankelijk is voor het spoelen van het filter en eventuele onderhoudswerkzaamheden. Zo kan het mogelijk zijn dat de interne geperforeerde buis verwijderd of schoongemaakt moet worden. Zorg ervoor dat u makkelijk bij de aansluitingen kunt boven en onder aan het filter. Gebruik (de meegeleverde) fittingen/koppelingen zodat het filter eenvoudig te demonteren is.

4.5 Buiten of binnen?

De filters zijn geschikt voor gebruik buitenshuis. Gesitueerd in een bijgebouw, schuur of garage zijn ze niet alleen uit het zicht van de vijver, maar ook beter beschermd tegen strenge vorst (zie hoofdstuk 13, Winterbedrijf).

4.6 Stromingspatroon normaal bedrijf

Het water wordt via de 3-wegklep en de inlaat met de geperforeerde buis gepompt, omhoog door het filter. De drijvende korrels vormen een filterbed in het bovenste gedeelte van het filter. Het filterbed draagt zorg voor zowel de biologische afbraak van afval als het mechanisch filteren van vaste deeltjes. Het gefilterde water verlaat via de uitlaat aan de bovenkant en de terugslagklep het filter en gaat retour naar de vijver.

4.7 De werking

Bead filters zijn in ontwikkeling sinds 1970. Het opvallende ontwerp met de hals en het spoelproces met luchtbellen zijn de sleutel tot de effectieve en doeltreffende filtratie.
Door dit typische spoelproces met luchtbellen, waarbij de korrels tuimelen door de hals van het filter, wordt het vuil verwijderd maar blijft de kwetsbare biologische film op de korrels intact. Alternatieve wijzen van reinigen van de korrels (b.v. met propellers, blowers of hogedruk) brengt het risico mee van het (gedeeltelijk) verwijderen van de biologische film, met als gevolg een verslechtering van de waterkwaliteit. SuperBead filters vermijden dit risico.
Indien een automatische spoelklep wordt gemonteerd ontstaat een verdere vereenvoudiging van het spoelproces door het automatisch openen van de uitlaatklep en het tegelijkertijd stoppen van de systeempomp en -eventueel- inschakelen van despoelpomp. De timer van de automatische klep zorgt voor de gewenste spoelfrequentie.

5. Montage van het SuperBead filter

CONTROLEER OF U ALLE RELEVANTE ONDERDELEN BIJ DE HAND HEEFT
LEES DIT HOOFDSTUK AANDACHTIG VOORDAT U HET FILTER POSITIONEERT
LIJM NIET GELIJK DE ONDERDELEN VAST

5.1 Aansluitmateriaal voor het Superbead Filter

Model Small: inlaat 90 mm en uitgang 63 mm
Model Large:  inlaat en uitgang 90 mm

Voorgemonteerd:

A: Geperforeerde buis 110 mm
B: Luchtinlaat
C: Geperforeerde buis 110 mm
D&G: Onderste aansluiting - ingang / riool

  • Flexibele verloopkoppeling 90x135 mm
  • Flexibele koppeling 90mm
  • 3-weg kraan (zwart)
  • 15 cm pvc buis, 90 mm, doorzichtig (riool)
  • Verloop pvc, 90 x 3” mm (pompzijde)

E&H: Luchtinlaat

  • Terugslagklep 1”
  • 4 cm pvc buis 1”
  •  Bocht pvc 1”
  •  Luchtinlaat pvc met korf

F&I: Bovenste aansluiting - retour vijver

  • Model Small: Verloop PVC 90x135mm
  • Model Small: inzetverloop PVC 90x63mm
  • Model Small: 8 cm pvc buis, 63mm
  • Model Small: Terugslagklep 63mm, 3-delig
  • Model Large: Flexibele verloopkoppeling 90x135mm
  • Model Large: 8 cm pvc buis, 90 mm
  • Model Large: Terugslagklep 90 mm, 3-delig

Extra: - Slangenklem schroevendraaier 8mm

Filter media

  • Model Small: Beads, 1 1/3 zak (totaal 33 kg)
  • Model Large: Beads, 3 zakken (totaal 75 kg)

U heeft daarnaast cleaner en lijm voor PVC-leiding nodig.

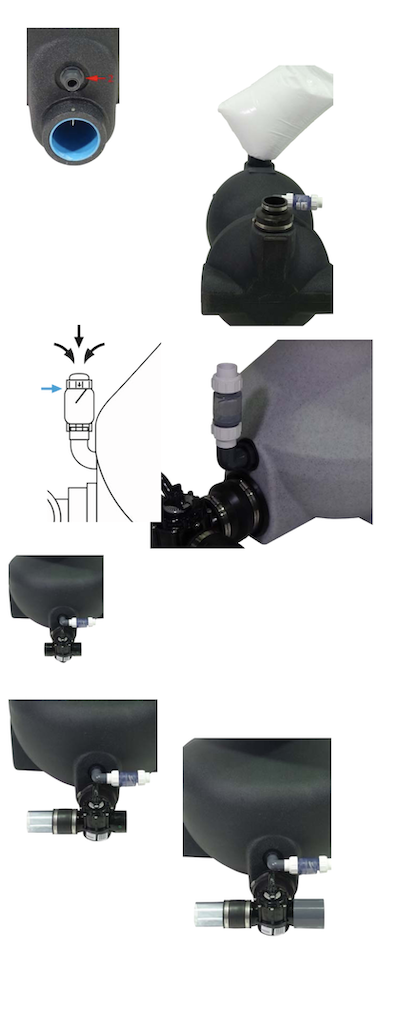

5.2 Vullen met Beads

Vul het filter met de korrels op de plaats waar het filter wordt geïnstalleerd, omdat het filter gevuld met korrels meer dan 50 kg (Small) / 100 kg (Large) weegt.
Om nieuwe systemen sneller in te laten lopen kunt u de korrels behandelen (zie ook hoofstuk 10 ‘Inlopen van de SuperBead’). Gebruik niet meer korrels dan meegeleverd met het filter. Het filter is op deze hoeveelheid ontworpen en het spoelproces wordt anders negatief beïnvloed. Het kan nuttig zijn om een trechter te gebruiken bij het vullen van het filter. Gebruik alleen originele SuperBead filter korrels om verstopping van de inlaatkorfen te voorkomen. Bij gebruik van ongeschikte media kan de garantie vervallen.

  • draai de luchtinlaat handvast (PVC met korf) in het 11⁄2” schroefdraad van het filter (gat 2)
  • let op dat de O-ring ook gemonteerd is. Lijm de andere onderdelen van de luchtinlaat nog niet vast
  • demonteer de bovenste (lichtgele) geperforeerde 110mm buis
  • leg het filter plat en vul via de bovenste opening het filter met de meegeleverde korrels
  • plaats vervolgens het filter rechtop
  • monteer de geperforeerde buis weer in de behuizing
  • lijm nu de andere delen van de luchtinlaat tot één geheel: de bocht aan het korte 1” PVC- leiding en deze vervolgens aan de terugslagklep (ook 1”)

Let op dat de pijl (FLOW) van de terugslagklep naar beneden wijst. De terugslagklep mag ook in horizontale positie gedraaid worden met de scharnierkant aan de bovenzijde (!).

5.3 Onderzijde ingang pomp/riool (C)

  • monteer de 125 mm (5”) kant van de flexibele verloopkoppeling op de geperforeerde buis. Zorg dat de flexibele koppeling goed over de schroef waarmee de geperforeerde buis is gefixeerd valt. Dit gaat vrij strak. Draai indien nodig de slangenklem zo ver mogelijk los
  • aan de 90mm (3”) kant van deze koppeling wordt de 3-weg kraan gemonteerd
  • verbind nu de flexibele koppeling van 90mm (3”) op de andere kant van de 3-weg kraan
  • sluit de 90mm doorzichtige buis aan op de andere kant van de flexibele koppeling
  • vanaf hier kunt u verder aansluiten naar het riool of pomp (put) met 90 mm buis
  • lijm het grijze pvc verloop 90 mm x 3” aan de 3” kant van de 3 weg kraan. Vanaf hier kunt u verder aansluiten naar de pomp
  • let op het gebruik van de juiste diameter buis:
    • 50mm: max 8 m3/uur
    • 63mm: max 15 m3/uur
    • 75mm: max 20 m3/uur
    • 90mm: max 30 m3/uur
    • 110mm: max 40 m3/uur
  • de inlaat en vuilwaterafvoer aan de 3 weg klep mogen ook andersom aangesloten worden

5.4 Bovenkant uitlaat (A)

  • Monteer de 135 mm kant van de flexibele verloopkoppeling op de geperforeerde buis. Zorg dat de flexibele koppeling goed over de schroef waarmee de geperforeerde buis is gefixeerd valt. Dit gaat vrij strak. Draai indien nodig de slangenklem zo ver mogelijk los.
  • Model Small lijm de 8 cm 63 mm buis in de terugslagklep. Lijm de verloopring 63x90mm aan de andere uiteinde van de 63mm buis.
  • Model Large lijm de 8 cm 90 mm buis in de terugslagklep.
  • Druk nu dit geheel in de 90mm (3”) kant van de flexibele verloopkoppeling.

  • Let op dat de pijl (FLOW) van de terugslagklep van het filter af wijst en dat de klep horizontaal gemonteerd is met de scharnierkant aan de bovenzijde. De klep is voorzien van koppelingen.
  • Model Small: Vanaf hier kunt u zelf verder aansluiten met bij voorkeur 63mm leiding of groter.
  • Model Large: Vanaf hier kunt u zelf verder aansluiten met bij voorkeur 90mm leiding.

Let op het gebruik van de juiste diameter buis:

• 50mm: max 8 m3/uur
• 63mm: max 15 m3/uur
• 75mm: max 20 m3/uur
• 90mm: max 30 m3/uur
• 110mm: max 40 m3/uur

5.5 Verlenging van de vuilwaterafvoer

De vuilwater afvoer dient minimaal 63 mm te zijn maar wij raden aan deze met 90mm aan te sluiten. Leidinglengte moet worden beperkt tot een maximum van 3 meter. De uitlaat van de leiding bij voorkeur ten minste 10 cm onder de uitlaat van het filter zodat er een hevelwerking ontstaat (zie 4.2). De snelle afvoer van het water zorgt voor een krachtige spoeling van de korrels. Als de doorstroming van de afvoer beperkt is en het filter zich niet snel genoeg leegt, worden de korrels niet goed genoeg schoongemaakt. Dit kan op de langere termijn plakken van de korrels veroorzaken.
Vermijd te veel bochten en welvingen in de leidingen. Deze kunnen leiden tot een zogenoemd luchtslot zodat het filter erg langzaam leeg loopt.
Het laatste deel van de afvoer, of deze nu horizontaal of verticaal is, kan worden uitgerust met een kleine verjonging. Deze verjonging zorgt ervoor dat indien het water wordt afgevoerd, de gehele afvoer zich vult met water. Hierdoor ontstaat een hevelwerking zodat het water sneller het filter verlaat en resulteert in een betere spoeling.


SUPERBEAD SMALL:
HET SPOELEN MAG MAX. 40 SECONDEN DUREN
SUPERBEAD LARGE:
HET SPOELEN MAG MAX. 2 MINUTEN DUREN
LANGER SPOELEN LEIDT TOT VERMINDERDE WERKING VAN HET FILTER.
OP LANGERE TERMIJN KAN DIT LEIDEN TOT HET KLONTEREN VAN DE KORRELS

Het filter moet idealiter dicht bij uw riolering/afvoer van het afvalwater geplaatst worden. Als dit niet mogelijk is en evenmin de plaatsing van het filter zoals beschreven in 4.1/4.2 geen optie is, raden wij het gebruik van een spoelpomp aan. Deze spoelpomp wordt verbonden met de vuilwateruitlaat van de SuperBead. Bij een spoelcyclus van de SuperBead, wordt deze spoelpomp aangezet zodat deze het filter leegzuigt en het water naar het riool pompt. Gebruik een pomp met voldoende netto pompcapaciteit (20-30m3/uur). Zo is een afvoer mogelijk welke verder weg of boven de vuilwaterafvoer van het filter ligt (zie afbeelding bij 4.1)

5.6 Montagetips

INSTALLEER NOOIT APPARATUUR ACHTER DE SUPERBEAD WAARDOOR DE DRUK OP HET FILTER KAN OPLOPEN
De tegendruk na de SuperBead moet zo laag mogelijk zijn.Hoge tegendruk wordt eenvoudig gecreëerd bij hoge debieten in combinatie met lange leidingen en te kleine leidingdiameters en/of drukverhogende apparatuur zoals warmtewisselaars en/of UV-eenheden. De bovenste of onderste flexibele koppeling (135x90mm) kan ondanks de slangenklemmen, van het filter geduwd worden wanneer de tegendruk na het filter te hoog is.
Tips om drukverlies in leidingen en tegendruk op de SuperBead te beperken:

  • gebruik grotere diameter buis/slang waar mogelijk
  • alle aansluitingen op leidingen (inclusief UV‘s) moeten een zo groot mogelijke diameter hebben
  • vermijd fittingen met interne restricties
  • vermijd het gebruik van kranen achter het SuperBead filter
  • gebruik getrokken bochten i.p.v. knieën en beperk het aantal bochten tot een minimum
  • bij gebruik van flexibele slang alleen zware kwaliteit gebruiken, goed bestand tegen druk, ondoorzichtig en met gladde binnenwand.
  • om spanning op de in- en uitlaat van het filter te voorkomen:
  • ondersteun het leidingwerk met buisklemmen etc. Gevuld met water zijn de leidingen erg zwaar.
  • vermijd dat het gewicht van de pomp of UV lampen gedragen wordt door de leidingen/ het filter. Schade aan het filter door foutieve montage valt niet onder de garantie.

Bedenk dat het verstandig is alle onderdelen niet direct vast te lijmen voordat u getest heeft of alles goed is aangesloten.

6. Kiezen van de juiste pomp(capaciteit)

Pompcapaciteit van een pomp is de combinatie van de hoeveelheid water en de druk waarbij deze hoeveelheid geleverd kan worden. De maximale pompcapaciteiten voor de SuperBead staan vermeld in de tabel van paragraaf 6.3. Het filter is ook geschikt voor lagere capaciteiten bij gebruik op kleinere systemen. Ook indien tijdens de wintermaanden de pompcapaciteit verlaagd wordt, is dit voor het filter geen probleem.

6.1 Minimum opvoerhoogte

Er is een drukverlies over het filterbed, in het bijzonder als het tijd is voor een spoelproces van het filter. Hoewel pompen met een relatief lage opvoerhoogte (2 meter) krachtig genoeg zijn om het filter volledig te vullen indien de pomp wordt ingeschakeld, is er een risico dat dergelijke pompen onderdruk veroorzaken, wat leidt tot slechte prestaties van het filter. Om dit te voorkomen adviseren wij pompen met een minimale opvoerhoogte van 4 meter of tenminste 2 meter meer dan de werkhoogte die de pomp tijdens bedrijf ondervindt. De werkhoogte is de verticale afstand tussen het waterniveau van waaruit de pomp het water aanzuigt en het hoogste punt van het leidingwerk welke terugkeert naar de vijver.
Debieten moeten worden berekend op basis van de totale tegendruk in het systeem en niet hetgeen soms wordt vermeld door sommige fabrikanten, die het type pomp aanduiden met de hoeveelheid water zonder enige tegendruk. Bij twijfel, raadpleeg uw dealer.

6.2 Maximum druk

De behuizing van het filter mag niet aan een druk boven 0.7 bar (7 meter opvoerhoogte) blootgesteld worden. Gebruik nooit een hogedruk pomp (bijvoorbeeld een krachtige zwembad pomp) omdat deze de toegestane druk ver kunnen overschrijden. Dergelijke pompen kunnen ook hoge drukstoten geven bij het opstarten.
Het gebruik van een manometer is ook zeer nuttig in dergelijke situaties. . Gebruik daarom alleen pompen die in het bereik vallen van het SuperBead filter.

6.3 Welke pomp

In de onderstaande tabel zijn de maximale debieten en de aanbevolen vijverinhoud vermeld waarbij de inhoud van het bassin elke 2 uur rondgepompt wordt. Bij zwaar bezette commerciële systemen is de vereiste omloopsnelheid vaak hoger (één of meer malen per uur). Ook de maximum grootte van het bassin dient dan overeenkomstig kleiner gekozen te worden.
Uw dealer kan adviseren een geschikte pomp te kiezen. Een kleine pomp kan ongeschikt zijn indien lange leidingen en hogere opvoerhoogtes overbrugt moeten worden. Bij twijfel is het beter voor een iets grotere pomp te kiezen, in plaats van een kleine pomp zonder reservecapaciteit.

Model Max. voer per dag Max. flow  Max. vijver volume Aanbevolen pomp groote
Small 400 gram 17.5 m3/uur 25 m3 2.5-17.5 m3/uur @ 0.2 bar
Large 1000 gram 35 m3/uur 70 m3 5-35 m3/uur @ 0.2 bar



6.4 Voorfiltratie

SuperBead filters bevatten interne spleetbuizen met sleuven van ca. 1.5 mm bedoeld om de korrels in de behuizing te houden. Het voorkomen van interne verstopping van deze spleetbuis wordt verminderd als vaste stoffen van meer dan 1 mm worden verwijderd voordat het water naar het filter gepompt wordt. Dit reduceert het onderhoud van de onderste spleetbuis. Daarom is het zeer belangrijk om een geschikte zeef voor de SuperBead te monteren (zoals zeefbocht of trommelfilter).

7. De juiste grootte van het UV-apparaat

UV apparaten worden sterk aanbevolen om zeer fijne groene alg (welke niet mechanisch gefilterd kunnen worden) en bacteriën af te doden (die een melkachtige kleur aan het water kunnen geven).

8. Belangrijke punten

8.1 Onderdruk

Indien de uitlaat naar de vijver onder de luchtinlaat van het filter uitkomt, bestaat er een kans dat er een hevelwerking optreedt waardoor tijdens normaal bedrijf lucht bij dit kleine terugslagklepje in het filter gezogen wordt. Deze bellen kunnen het filterbed enigszins verstoren waardoor geen optimale helderheid ontstaat. Ook zal bij de luchtinlaat wat water druppelen.
Dit komt met name voor:

  • bij nieuwe of zeer schone filters
  • bij het gebruik van relatief zwakke pompen
  • filters met weinig weerstand achter de SuperBead
  • SuperBead bij gebruik van grote leidingdiameter
  • (dus bij goede (!) montage)
  • filters waar het debiet van de pomp is gesmoord, dus met relatief weinig flow
  • filters die verhoogd staan opgesteld t.o.v. het vijverwaterniveau.

U kunt bij een druppelende luchtinlaat zien of onderdruk de oorzaak is door het tijdelijk plaatsen van uw hand op de retour naar de vijver. Als het druppelen binnen enkele seconden stopt, dan is onderdruk zeer waarschijnlijk de oorzaak.

8.2 Beluchting van retourwater naar de vijver

Het water moet ergens belucht worden omdat zowel de vissen als ook de bacteriën in de SuperBead grote hoeveelheden zuurstof verbruiken, vooral bij warm weer. Overweeg een zeefbocht voor het filter of een terugvoer welke beluchting bevordert zoals een beekloop of waterval.

8.3 Terugslagkleppen/voetklep

Indien pompen boven waterniveau staan kunnen fabrikanten aanraden om een terugslagklep in de aanzuigleiding van de pomp te monteren. Zo verliest de pomp niet zijn (zelf-)aanzuigende werking als deze afgezet wordt.
Indien de pomp geïnstalleerd staat onder het waterniveau van het bassin waaruit hij zuigt, is de pomp altijd positief gevoed en treedt dit effect niet op. Derhalve heeft zo‘n opstelling altijd de voorkeur.

8.4 SuperBead installeren zonder voorfilter

Het verdient altijd aanbeveling om het water, voordat het de SuperBead in gaat, van het grove vuil te ontdoen met behulp van een zeefinrichting of trommelfilter. Aan de ene kant wordt het filter minder belast en kan de spoelfrequentie lager zijn. Nog belangrijker is het schoonhouden van de inlaatkorf van het SuperBead zelf. De inlaatkorf heeft spleetjes van ca. 1.5 mm die ervoor zorgt dat de korrels in de behuizing blijven.
Na iedere spoeling wordt de inlaatkorf ook deels weer gereinigd en hoewel de inlaatkorf bewust groot is gekozen kunnen vooral bladeren en algen de korf op termijn toch verstoppen.
Voor gebruik van het filter op een binnenbassin is een voorfilter niet noodzakelijk.
Is het door omstandigheden niet mogelijk om een voorfilter te plaatsen bij een buitenvijver, dan kan het SuperBead alleen onder de volgende voorwaarden ingezet worden:

  • model Small, maximum voor vijvers tot 7m3
  • model Large, maximum voor vijvers tot 15m3 - geen bomen in directe omgeving van de vijver

Het filter heeft een verhoogde kans op het verstoppen van de inlaatkorf. Ook vervuilt het filter inwendig sterker. Mogelijk dient de spoelfrequentie verhoogd te worden.
Daarnaast dient u rekening te houden met een verhoogde frequentie van het reinigen van de inlaatkorf. Vooral indien de pompcapaciteit, ook na het spoelen, duidelijk minder is dan de gemeten capaciteit bij installatie van het filter, is dit een indicatie dat óf de spoelfrequentie te laag óf de inlaatkorf van het filter verstopt is.

9 Eerste opstart van het filter

Start de pomp, schakel de UV in dit stadium nog niet in. De 3-wegklep moet in de juiste stand staan zodat het filter zich vult. Als het filter zich vult, zijn de korrels te horen tegen de behuizing van het filter. Dit geluid verdwijnt zodra het filter gevuld is. Het verdient aanbeveling om het debiet te meten van het water dat naar de vijver terug stroomt.
Als een drukmeter is gemonteerd, noteer dan, bijvoorbeeld in deze handleiding, deze druk.
Controleer op lekkage. Als er geen lekken zijn en water stroomt gelijkmatig uit het filter, werkt het SuperBead filter goed.
Nu is het een goed moment voor het uitvoeren van een proefspoelproces.

  • Tijdens een spoelproces is het niet nodig om je handen nat of vuil te maken. Zet de pomp uit en zet de hendel van de 3-weg klep in de tegenovergestelde richting. De terugslagklep aan de uitlaat (bovenaan) sluit en het water verlaat het filter via de afvoer naar het riool.
  • Neem de tijd op met een stopwatch bij het begin van het spoelproces. Luister met het oor tegen het filter naar het typische spoelgeluid van het filter, zodat u weet hoe een normaal spoelproces klinkt. Lucht wordt in het filter aangezogen via de luchtinlaat (kleine terugslagklep). De korrels worden gewassen door de aangezogen lucht. Laat het filter volledig leeg lopen. Bij deze eerste spoeling is het water even schoon als het vijverwater zelf.
  • Zodra de stroom uit de afvoer daalt tot een stroompje, stop dan de stopwatch en noteer de spoeltijd.
Deze spoeltijd die nodig is om het filter te legen is representatief voor de installatie en dient als een ijkpunt voor het vergelijken van dit spoelproces in de toekomst.
Laat altijd het filter volledig en goed leeglopen.
  • Zet de 3-weg klep weer terug in de normale stand en start de pomp. Noteer de tijd die het kost om het filter volledig met water te vullen en noteer ook deze tijd op de laatste pagina. Deze tijd dient ook als ijkpunt voor de toekomst en is indicatief voor evt. verstoppingen in het systeem (aanzuigleiding pomp/pomp zelf/zeven/inlaat filter, etc.).

Uw filter is nu getest en werkt goed. De korrels drijven boven in het filter als een bed en filteren de vuildeeltjes eruit. Filtratie van zeer kleine deeltjes alsmede de biologische afbraak van verontreinigingen begint pas nadat het filter gerijpt/ingelopen is.

10. Inlopen van het filter

Afgezien van het spoelproces, dient het filter 24 uur per dag te draaien ten behoeve van de biologische organismen die aangroeien op het filtermedium (de korrels); net als de vissen hebben ze zuurstofrijk water nodig.
Hoewel de mechanische filtratie meteen begint, kan het tot drie maanden duren voor het filter volledig biologisch gerijpt is met nitrificerende bacteriën,vooral in nieuwe vijvers en bij koud weer. In deze fase is geduld nodig. Als er geen vissen in de vijver zijn, kunnen toevoegingen met ammonium en nitrieten gebruikt worden (commerciële filterstarters) die visafval imiteren en helpen met de rijping van het filter.
Er zijn nog een aantal stappen die u kunt nemen om het rijpingsproces verder te stimuleren:

  • Overweeg het behandelen van de korrels. De korrels hebben een glad oppervlak waardoor het enige tijd duurt voordat bacteriën zich hechten/ aangroeien. Indien de korrels geweekt worden in een sterke oplossing van kaliumpermanganaat (1 gram per 10 liter voor tien minuten) wordt het plastic oppervlak ruwer gemaakt die de aanhechting van bacteriën kan bevorderen. Spoel na zo‘n behandeling de korrels in zoet water alvorens het filter ermee te vullen.
  • Breng niet gelijk grote hoeveelheden vis in de vijver. Begin met meer ongevoelige vis van lagere kwaliteit/waarde totdat het systeem goed draait.
  • Voer de vis minder dan normaal in de eerste 1-2 maanden.
  • Voeg, na de eerste paar dagen van ingebruikname, filterbacteriën toe.
  • Vermijd het gebruik van medicijnen of andere (sterke) oxidatieve producten tijdens de rijpingsperiode van het filter. Sommige behandelingen kunnen de biologie van het filter ernstig aantasten en veel medicaties verminderen de filteractiviteit tijdelijk, zeker indien het filter nog niet volledig gerijpt is. Bij twijfel vraag een specialist voordat u waterbehandelingen gebruikt.
  • Vermijd het gebruik van UV-lampen gedurende de eerste maand. Het water kan tijdelijk groen worden maar dit is zelden schadelijk.
    Het rijpingsproces is goed te volgen door het gebruik van standaard tests voor waterwaarden (speciale testkits zijn hiervoor in de handel). De meest nuttige watertests in dit stadium zijn de pH, nitriet (NO2), ammoniak/ammonium (NH3 / NH4) en nitraat (NO3).
    De pH moet betrekkelijk stabiel zijn en behoeft slechts af en toe gecontroleerd te worden in dit stadium. Typisch aanvaardbare pH-waarden voor de vijver variëren van 6,5-9,0, waarbij de waarden zich bij voorkeur tussen 7.0 en 7.5 bevinden.

10.1 Opbouwen nitrificatie

Het belangrijkste oplosbare afvalproduct van vissen is ammoniak en ammoniumzouten en dit wordt ook als eerste opgebouwd in het water. Bacteriën die organisch afval en voedselresten afbreken dragen ook bij aan hogere waarden van ammoniak in het water. Binnen een week of twee (of enkele dagen bij warm weer), bouwen specifieke bacteriën op (die zich voeden metammoniak) aan de oppervlakte van de korrels in het filter. Ze zetten het ammoniak om in nitrieten. Als de nitrietwaarden meer detecteerbaar worden in het water, gaan de ammoniakwaarden meestal naar beneden.
Nu ontwikkelen zich andere bacteriën welke zich voeden met de nitriet en de nitriet omzetten naar nitraat. Het hele proces dat leidt tot de afbraak van deze stikstof bevattende producten staat bekend als de nitrificatie en de schommelingen in deze afvalstoffen tijdens de rijping van een filter volgt meestal het patroon geïllustreerd in de bijgevoegde grafiek. Ammoniak (NH3/NH4) en nitriet (NO2) zijn beide belastend voor de vis en zodra deze stoffen aanwezig zijn in het water moet het toevoegen van extra vis vermeden worden. Zodra het filter voldoende is gerijpt zijn deze twee afvalproducten teruggebracht tot onder detecteerbare niveaus. Alleen het vrijwel onschadelijke nitraat (NO3) kan detecteerbaar zijn. Echter, een plotselinge toename in belasting van het water (met vis of voer) kan het filter overbelasten wat resulteert in ammoniak en nitrietconcentraties in het water, totdat voldoende extra bacteriën zijn aangegroeid die deze verhoogde belasting kunnen afbreken.

11. Wanneer een spoelproces uitvoeren?

Tijdens de rijpingsperiode, wanneer nieuwe vijvers relatief vrij zijn van afval, duurt het enige tijd voordat het filter vuil wordt. Er ontstaat langzaam een dun, kwetsbaar laagje op de korrels die de groeiende filterbacteriën ondersteunt. Om verstoring van deze aangroei van bacteriën te voorkomen in dit cruciale vroege stadium, dient spoeling van het filter gedurende de eerste 2-4 weken vermeden te worden. Indien de flow af begint te nemen is dit een teken dat het filter gespoeld moet worden. Indien een manometer geïnstalleerd is en de waarde circa 0,05 bar boven het schone niveau is, dient ook het filter gespoeld te worden.


Typische waterkwaliteit tijdens filterrijping
  Tijd --->



11.1 Controleren van het spoelproces

  • Zet de pomp uit. Zet de hendel van de 3-weg klep in de tegenovergestelde richting. De terugslagklep aan de bovenkant sluit zich.
  • Als het water naar het riool gaat wordt lucht aangezogen in het filter door de kleine terugslagklep aan de zijkant van het filter. Luister naar het typische geluid van als het filter leeg loopt. Bekijk ook het afvalwater. Het meeste vuil verlaat met het laatste water het filter. Voor het beste resultaat het filter volledig leeg laten lopen.
  • Op het moment dat de het water nog uit de uitlaat druppelt, draai de hendel van de 3-weg klep weer terug en start de pomp.
  • Het is normaal dat het eerste water dat uit het filter komt na een spoeling enigszins troebel is. Dit is niet schadelijk en het filter verwijdert deze deeltjes zelf erg snel weer zodat de helderheid van de vijver behouden blijft. Indien het filter erg vervuild is en na de spoeling heel veel vuil in de vijver komt, is dit een indicatie dat de spoelfrequentie van het filter te laag is. Bij een sterk vervuild filter gedurende een week dagelijks 2 tot 3 spoelingen uitvoeren.
    Zodra het filter is gerijpt dient periodiek een spoelproces uitgevoerd te worden. Bij een goed ingelopen filter zijn meerdere spoelprocessen achter elkaar uit te voeren zonder verstoring van de biofilm. Proefondervindelijk is aangetoond dat na het -rustige- spoelproces de efficiëntie van de nitrificatie zelfs verbetert. Dus bij twijfel ... spoelen.

11.2 Minimum aanbevolen spoelingen

 Minimum spoelfrequentie Spoelwaterverlies/
waterverversing
Model Winter <10°C Voorjaar en herfst Zomer
Small 1-2 x per week om de dag elke dag 150 liter
Large 1-2 x per week om de dag elke dag 400 liter

Regelmatig spoelen verwijdert vaste deeltjes uit het water voordat ze afgebroken worden en het water vervuilen. Daardoor worden ook veel voedingsstoffen verwijderd zodat ook minder algengroei optreedt. Het proces houdt het filter op maximale biologische efficiëntie en minimaliseert de noodzaak voor andereonderhoudswerkzaamheden. Regelmatig spoelen is essentieel in situaties met zware belasting. Indien een automatische spoelklep is geïnstalleerd kan indien nodig elke paar uur gespoeld worden. Te vaak spoelen bij een ingelopen filter is eenvoudigweg niet mogelijk.
Het wassen met luchtbellen en de hals in het filterontwerp zijn de kenmerken die het SuperBead filter zo efficiënt maken. Ze helpen de korrels schoon te houden terwijl de dunne biofilm behouden blijft op de oppervlakte van de korrels. Anders dan bij statische kamerfilters waar het filteroppervlak bedekt kan worden door een zeer dikke biofilm, verzekert het spoelproces met luchtbellen ervoor dat er altijd een maximum aan oppervlakte voorhanden is voor een biologische filtratie.


11.3 Automatisering van het spoelproces

Handbediend spoelen door de pomp uit te schakelen en de 3-weg klep te bedienen is al erg eenvoudig maar maakt geen gebruik van de mogelijkheid het spoelproces compleet te automatiseren.
Het filter is eenvoudig volautomatisch te maken door een actuator op de 3-weg klep te monteren en middels een tijdklok de spoelfrequentie in te stellen. Vraag uw leverancier naar de mogelijkheden.

12 Lange termijn onderhoud

12.1 Controle

Het is erg belangrijk om periodiek het spoelproces te controleren:

  • luister naar de korrels tijdens het spoelen van het filter
  • controleer de tijd die het spoelproces nodig heeft
  • cotroleer het goed functioneren van de (terugslag-)kleppen.
  • Probeer eens per week een spoelproces te controleren. Mogelijke problemen worden zo eerder ontdekt voordat ze serieuzere problemen veroorzaken.

12.2 Aanvullend maandelijks onderhoud

Elke maand dient een aantal extra spoelingen gedaan te worden - 3 tot 5 keer op rij. Dit verwijdert het meer hardnekkige vuil welke zich verzamelt in het filter en het verkleint het risico van het klonteren van de korrels.
Bij zeer zwaar belaste aquacultuur systemen of bij het gebruik van voer met veel vet en eiwit is het aan te bevelen deze procedure elke 2 weken uit te voeren.

12.3 Terugslagkleppen

De bovenste terugslagklep en de lucht inlaatklep hebben nauwelijks onderhoud nodig. Heel af en toe kan het nodig zijn de zitting en/of rubber van de klep schoon te maken. Indien de terugslagklep van de luchtinlaat druppelt, kijk dan bij 'Probleemoplossing' en het gedeelte over onderdruk (8.1).

12.4 Korven voor de pomp

Let er op dat een eventuele korf/zeef welke voor de pomp staat van tijd tot tijd gereinigd moet worden. Indien deze verstopt raakt met vuil en draadalg, vult en/of spoelt het filter niet goed. De doorstroom van het systeem wordt beperkt en de luchtinlaatklep kan gaan druppelen.

12.5 De interne geperforeerde buizen boven en onder

Na verloop van tijd kan de onderste geperforeerde buis (hoogst zelden de bovenste) verstoppen met moeilijk verwijderbaar vuil, stukken alg of slakken, vooral indien geen adequaat voorfilter is gemonteerd. Periodiek verwijderen en schoonmaken van deze spleetbuis kan noodzakelijk zijn in deze gevallen.
Het gebruik van een goed voorfilter (zie schematische tekening 4.1) en het periodiek uitvoeren van meerdere spoelingen achter elkaar (zie 12.2), minimaliseert het onderhoud aan deze buizen.

13 Winterbedrijf

In de winter als de temperaturen lager zijn (onder 8-10°C), is de hoeveelheid voer minder en behoeft het filter overeenkomstig minder onderhoud. Om te voorkomen dat vissen in koude waterstromen terecht komen, vermijd zoveel mogelijk om water van de bodem weg te halen en in plaats daarvan 30-60 cm onder het wateroppervlak. Overweeg om het debiet door het filtersysteem te reduceren - biologische activiteit blijft behouden in het SuperBead filter, zelfs bij slechts 30% van het maximaal aanbevolen debiet.

IJS KAN UW FILTER BESCHADIGEN!

Overal waar strenge vorst een probleem kan zijn, dienen al het leidingwerk, kleppen, het filter, externe UV‘s etc. goed geïsoleerd te zijn. Let vooral op leidingwerk waar weinig waterbeweging is zoals bijv. de vuilwaterafvoer. Standaard isolatiemateriaal met een gesloten celstructuur kan worden gebruikt maar let op dat het materiaal goed droog blijft voor maximale isolatie. Omdat het filter gesloten is en daarom geen geur verspreidt is het aan te bevelen het filter in een vorstvrije ruimte op te stellen. Dit geeft ook extra bescherming tegen bevriezen als gevolg van stroomuitval of als de pomp stopt.

13.1 Het filter buiten bedrijf stellen

Op kleinere systemen en bij zeer lage temperaturen is het een optie om het filter tot het voorjaar, gereinigd en droog, buiten bedrijf te stellen als de eerste strenge vorst optreedt. Voor het buiten bedrijf stellen dient 4 keer achter elkaar een spoeling van het filter uitgevoerd te worden, zodat de korrels zo schoon mogelijk zijn. Laat vervolgens het filter drogen. Ontkoppel het filter van de pomp en laat de in- en uitlaat volledig open.

14 Waterkwaliteit

Ook als het filter biologisch ingelopen is na de eerste maanden, zal de biologie zich gedurende maanden en zelfs jaren verder blijven ontwikkelen en verscheidene micro-organismen hechten zich aan het filtermateriaal. Dit rijpingsproces kan verstoord worden door een lange stroomstoring of wanneer het vijverwater behandeld wordt met bv. medicijnen, in het bijzonder voor de eerste keer.

14.1 Gedeeltelijk water verversen

De kwaliteit van het water blijft veranderen als gevolg van de geleidelijke opbouw van de producten in het water zoals nitraten (NO3) en opgeloste stoffen. Omgekeerd worden sommige mineralen in het water verbruikt door de vissen, planten en micro-organismen. In meren wordt dit proces gecompenseerd door beken/ rivieren waardoor nieuwe mineralen aankomen en overtollige afvalstoffen meegenomen worden zodat die zich niet opbouwen. In een gesloten systeem zoals een koi-vijver is het noodzakelijk regelmatig gedeeltelijk water te verversen om deze natuurlijke waterverversingen na te bootsen.
Door het spoelproces van het SuperBead gaat er water verloren, waardoor vers water gesuppleerd moet worden. Dit is te vergemakkelijken met een automatische bijvulling. Het afgevoerde vuile water en de suppletie fungeert als een gedeeltelijke waterverversing. Indien uw vijver vrij groot is en u heeft een lage spoelfrequentie, dan is waterverversing door het spoelen ongeveer 1% in een week. Een dergelijke verversing is bij normale weersomstandigheden te weinig om op langere termijn een goede waterkwaliteit te handhaven. Aanvullende waterverversing is dan noodzakelijk.

14.2 Spoelcyclus afstellen op waterverversing

De spoelfrequentie van het filter afstellen op de benodigde wekelijkse waterverversing is een eenvoudige optie. In de zomer wordt bij een belaste Koi-vijver als minimum waterverversing ca. 5% per week aangehouden. De tabel (11.2) geeft het waterverlies per spoelcyclus aan. Het veelvuldig spoelen van het filter verstoort de biologische werking niet maar verhoogt juist de efficiëntie van het filter. Het toevoegen van water doordat water verdampt is niet hetzelfde als het water verversen, omdat dan geen afvalstoffen verwijderd worden. Water moet echt verwijderd en ververst worden, hetzij door een spoelcyclus, hetzij door water af te laten via de bodemafvoer naar het riool. Ververs altijd met water van een goede kwaliteit (geen chloor of hoge waarden van ijzer en andere vervuilingen).

14.3 Controleer vijver en vissen

Het visueel bewaken van het water alsmede het gedrag van de vissen is van groot belang als richtlijn voor de waterkwaliteit. Echter is het regelmatig uitvoeren met tests op de waterkwaliteit de enige zekere manier om deze te beoordelen. Er is een scala van goede vijver testkits voorhanden bij gespecialiseerde vijverwinkels. Houd een overzicht van de veranderingen in de waterkwaliteit bij in een logboek, met data en tijden. Dit is ook handig om inzicht te krijgen in de natuurlijke dagelijkse en seizoensgebonden schommelingen in de kwaliteit van het water, alsmede de invloed van eventuele behandelingen en waterverversingen. Zo kunt u ook mogelijke problemen snel detecteren voordat ze erger worden en de algehele staat/gezondheid van uw vijver/vis op een hoger niveau houden.
Onderstaand treft u nog de troubleshooting sectie aan en dient ter aanvulling. Gebruik deze gids vooral ook
in combinatie met andere informatiebronnen over het houden van vissen.

15 Filter Troubleshooting

Q: Het water is plotseling groen/melkachtig grijs geworden

A: Algenbloei (groen water) en bacteriële bloei (melkachtig grijs water) kunnen soms optreden, vooral tijdens de rijpingsperiode of na een plotselinge toename van de opgeloste voedingsstoffen. Het probleem is te verhelpen met een effectieve UV-lamp. Als de UV niet lijkt te werken, controleer dan de lamp en/of reinig de kwartsbuis indien nodig. Water met een hoog gehalte aan mineralen kan soms het oppervlak van het kwartsglas bedekken waardoor de UV-straling niet goed in het water straalt. Andere bronnen van vertroebeling van het water zijn overtollig voedsel en vuildeeltjes die rondzweven. Dit duidt vaak op een te lage pompcapaciteit. Controleer of de pomp voldoende water geeft en er geen verstoppingen aanwezig zijn. (Tijdelijk) verminderd voeren is te overwegen.

Q: Het water wordt ineens erg vies

A: Als lucht in het filter wordt gezogen tijdens normaal bedrijf, wordt het filterbed verstoort en worden vuildeeltjes doorgelaten. Controleer dat er geen leidingen rond de pomp of de inlaat van het filter lekken (en daardoor tijdens bedrijf lucht aanzuigen) en dat de pomp niet verstopt is en/ of lucht aanzuigt van bijvoorbeeld luchtstenen/ voorfilter. Controleer of de retour naar de vijverniet is verplaatst naar een lagere positie, of in het water zelf, zodat een hevelwerking ontstaat en er onderdruk op de luchtinlaatklep ontstaat (zie 8.1).

Q: Er is een stroomstoring geweest

A: Als de stroomstoring slechts een paar uur heeft geduurd, hoeft u geen problemen te verwachten vooropgesteld dat het filter goed onderhouden is. Indien het filter erg vervuild is, of indien veel gevoerd is of het is bijzonder warm weer geweest, dan hebben de bacteriën in het filter sneller een tekort aan zuurstof. In deze gevallen of wanneer de stroomstoring lang is (meer dan 12 uur), is het uitvoeren van één of twee spoelingen nodig, zodra het filter gevuld is. Zo worden vervuild water en afgestorven organismen verwijderd. Voer minder gedurende een paar dagen en controleer de waarden van ammoniak en nitriet.

Q:
• Het duurt veel langer dat het filter leegloopt tijdens een spoelcyclus
• Ik hoor het filterbed in één keer vallen (met een 'bonk') tijdens de spoelcyclus
• Het filter klinkt anders tijdens de spoelcyclus
• De waterhoeveelheid door het filter is beduidend minder.

A: Het langzaam leeglopen van het filter kan te wijten zijn aan de geleidelijke verstopping van de onderste geperforeerde buis in het filter of door het verkleven van de korrels. Het verstoppen van de buis kan veroorzaakt worden door plukken draadalg, aangroei van sponsachtige mosdiertjes binnen het filter of van kleine slakken in de sleuven. Het verkleven van de korrels wordt veroorzaakt door overmatige groei van de biologische film op oppervlakten als gevolg van onregelmatige (niet voldoende) spoelen van het filter.

REGELMATIG EEN SPOELCYCLUS UITVOEREN VOORKOMT DEZE PROBLEMEN VOORDAT ZE OPTREDEN

Als deze problemen zich voordoen, spoel uw filter vier of vijf keer op rij en verhoog de frequentie van de spoelcyclus. Als de problemen aanhouden:
Leeg het filter. Controleer of een eventuele korf voor de pomp niet verstopt is. Als de onderste of bovenste geperforeerde buis snel verstopt, dient de voorfiltratie van het SuperBead filter verbeterd te worden.
Neem maatregelen om de spoelsnelheid te vergroten door bijvoorbeeld de hevelwerking te verbeteren (grotere sifonhoogte van de afvoer of het gebruik van een spoelpomp op de afvoer - zie 4.1-4.2). Beperk restricties/vernauwingen op de vuilwaterafvoer zodat het water makkelijker wegstroomt.

Indien sprake is van hardnekkige samenklontering van de korrels:

  • zet de pomp uit en hou de vuilafvoer gesloten en laat het filter tot minimaal 3/4 gevuld met water staan. Blaas lucht in de luchtinlaatklep m.b.v. een blower of sterke luchtpomp gedurende 30 tot 60 minuten. De lucht onder het filterbed werkt zijn weg omhoog en breekt daarbij het filterbed los. Voer daarna 4 à 5 keer op rij een spoelcyclus uit voordat het filter opnieuw wordtopgestart
  • laat het filter gedeeltelijk leeg lopen (tot 4/5), verwijder de bovenste uitlaat montage, en breek de korrels met een waterstraal uit een krachtige slang of met een hogedruk reiniger. Monteer de uitlaat van het filter en voer een reeks spoelcycli achter elkaar uit

Q: De luchtinlaat drupt

A: Controleer of u met de hand het klepje heel licht in kunt duwen. Zo ja, controleer op onderdruk (zie 8.1). Controleer of het rubber van de terugslagklep schoon is.

Q: Ik vind de eerste liters troebel water na een spoeling ongewenst

A: Dit is normaal voor alle bead filters en is niet schadelijk voor de vis. De troebeling is te verminderen door het instellen van een hogere spoelfrequentie of het uitvoeren van een tweede spoeling vlak voordat het filter gevuld is. Wilt u het effect volkomen elimineren dan dient na de uitlaat een 3-weg klep gemonteerd te worden zodat u de eerste liters naar het riool kunt afvoeren. Gebruik een kort stukje doorzichtige pijp voor deze aansluiting zodat u kunt zien wanneer het water helder genoeg is.

Q: De spoelcyclus lijkt al te stoppen voordat het filter is geleegd

A: Dit kan gebeuren indien er een 'luchtslot' optreedt in de afvoerleiding naar het riool (zie 5.5), of als draadalg of ander vuil zich heeft opgebouwd op de onderste geperforeerde buis. Tijdens het spoelen kan dit vuil a.h.w. omslaan en de sleuven van de buis bedekken.

Q: Op vakantie: wat nu?

A: In licht belastte vijvers vindt de vis voldoende natuurlijk voedsel. Dit kan worden aangevuld met kleine hoeveelheden voedsel uit een automatische voerautomaat. Controleer alle kleppen in het systeem op correcte werking. Het wordt aanbevolen een routine-onderhoud uit te voeren enkele dagen voordat u op vakantie gaat, om te controleren of alles in orde is. Als een automatische spoelklep met
de timer is geïnstalleerd en u heeft ook een geautomatiseerd bijvulsysteem voor het gebruikte spoelwater, zal het filter de spoelcycli voor u uitvoeren. Als alternatief, indien de hoeveelheid voer wat verlaagd wordt, is het normaal gesproken geen probleem het filter 2 weken zonder spoelcyclus te laten draaien. Voor vertrek dient dan 3x achter elkaar het filter gespoeld te worden en bij terugkomst dient eveneens het filter 3x achter elkaar gespoeld te worden. Omdat het spoelproces erg eenvoudig is, is het beste advies om iemand anders het spoelproces te laten doen tijdens afwezigheid.

Q: Kan ik mijn systeempomp gebruiken om het filter te spoelen?

A: Nee, de pomp kan het water niet uit het
filter zuigen en naar het riool pompen. Het is eenvoudig om een spoelpomp met grote capaciteit (20-30m3/uur) aan te sluiten op de kant van de vuilwaterafvoer van de 3-weg klep (zie 4.1).

Q: Hoe kan ik het filter onder het waterniveau aansluiten?

A: Indien het filter onder het waterniveau van
de vijver geïnstalleerd wordt, heeft u een spoelpomp nodig of er moet een opvangbak
voor het water gemaakt worden met een dompelpomp die het water wegpompt (zie 4.1 en 5.5).


Indien u meer hulp nodig heeft, neem dan contact op met uw dealer. Het is handig om alle gegevens van uw systeem bij de hand te hebben, zoals pompgrootte, leidingwerk, UV, etc.

SuperBead filters zijn onderhevig aan nieuwe ontwikkelingen en technische wijzigingen. De informatie en afbeeldingen in deze handleiding zijn bedoeld als richtlijn.
