Handleiding SuperBead Automatic Model 2024

2 Gebreken en aanspraken op schadevergoeding, disclaimer

2.1 Gebreken en aanspraken op schadevergoeding

Air-Aqua accepteert alleen aansprakelijkheid voor het gebrekenvrij zijn van de geleverde goederen, tot het punt van overdracht aan de gebruiker. Kleine variaties van het model/uiterlijk welke geen of een marginale invloed hebben op het beoogde gebruik van het product zijn hiervan uitgesloten.
Garantie betreffende het gebruik en de geschiktheid voor een toepassing is alleen onderworpen aan schriftelijk opgegeven specificaties van Air-Aqua zoals bijv. vermeld in deze handleiding. Enige andere mondelinge overeenkomsten, in bijvoorbeeld voorbereidende gesprekken, reclame, etc. in relatie tot het product zijn slechts geldig als het toegezegde een integraal onderdeeel is van een schriftelijke overeenkomst.

Alleen voorwaarden en specificaties door Air-Aqua vermeld zijn geldig. Air-Aqua accepteert geen voorwaarden en/of specificaties van derde partijen. De specificaties zoals verwoord in deze handleiding zijn leidend.

Als de klant het product wil gebruiken voor andere doeleinden dan het beoogde doel, is hij verplicht om de geschiktheid van het product voor dat andere doel grondig te onderzoeken. De klant draagt hoe dan ook volledige verantwoordelijkheid en elke aansprakelijkheid vervalt indien het product niet gebruikt wordt voor het door ons beoogde doel, tenzij door Air-Aqua uitdrukkelijk en schriftelijk wordt overeengekomen.

Bij wijziging aan het product door de gebruiker vervalt de garantie alsmede alle aanspraken en rechten.
Iedere gebruiker is zelf verantwoordelijk voor het correct gebruik van deze besturing. De handleiding ontslaat de gebruiker niet van de aansprakelijkheid voor een veilige toepassing, correcte installatie, bediening en onderhoud.

Door het gebruik van deze handleiding gaat u ermee akkoord dat in geen geval de fabrikant aansprakelijk wordt gesteld voor persoonlijk letsel of materiële schade die mogelijk optreden als gevolg van het gebruik van dit product. Dit geldt in het bijzonder voor schade die het gevolg zijn van inadequate leidingen of verbindingen.
Schade ontstaan door onvoldoende controle of onderhoud vallen niet onder de garantie.

2.2 Garantie en vervolgschade

De garantie voor gebreken is strikt beperkt tot aanvullende prestaties om de gebreken op te heffen. Dit is naar de keuze van Air-Aqua het opheffen van de gebreken of de vervanging van de onderdelen die niet voldoen. In het geval van het niet kunnen opheffen van de gebreken of niet kunnen leveren van vervangende onderdelen heeft de klant het recht om af te zien van de koopovereenkomst. Expliciet is vermeld dat de garantie zich beperkt tot het product zelf. Air-Aqua accepteert geen aansprakelijkheid voor gevolgschade (watervloed, verlies van dieren, etc.) wegens het niet functioneren van het product in welke vorm ook, ook indien veroorzaakt door een defect of storing van het product.

2.3 Verborgen gebreken

De klant dient de goederen bij levering onmiddellijk grondig te controleren. (Schijnbare/mogelijke) schade moet direct schriftelijk worden gemeld. Verborgen gebreken moeten onmiddellijk na ontdekking worden gemeld. De klant is verantwoordelijk om binnen 24 uur transportschade aan de vervoerder en/of bij Air-Aqua BV te melden. Het niet tijdig controleren en rapporteren van transportschade kan leiden tot vervallen van de garantie.

2.4 Onjuist gebruik

Air-Aqua is niet aansprakelijk voor de gevolgen van onjuiste toepassing/gebruik, het onderhoud en/of de bediening van het product door de klant, noch voor normale slijtage. Dit geldt met name voor de gevolgen van thermische, chemische, elektrochemische of elektrische invloeden en eveneens voor het niet volgen van onze gebruikersgids. Hetzelfde geldt voor schade die het gevolg is van veranderingen of aanpassingen aan het product welke niet door Air-Aqua op voorhand zijn goedgekeurd.

2.5 Retourzending

Schade eenduidig toe te schrijven aan onjuist gebruik van het product, is voor verantwoordelijkheid en rekening van de gebruiker. In het geval van terugzending van het product dient de klant zorg te dragen voor goede verpakking en breuk/schadevrije zending. De klant is zelf aansprakelijk voor schade veroorzaakt door inadequate verpakking.

2.6 Claims

Claims tegen Air-Aqua verjaren binnen een jaar na de levering van de goederen aan de klant. Hetzelfde geldt voor een vordering tot schadevergoeding, ongeacht hun juridische oorzaak. De verjaringstermijn geldt niet indien sprake is van verzwijging van schades, lichamelijk letsel en voor andere schade die het gevolg zijn van opzet of moedwillige nalatigheid.

2.7 Vervangingsonderdelen

De vervangingsonderdelen zijn beschikbaar voor een periode van 5 jaar na levering van het product. Voor reserve onderdelen gelden de prijzen zoals vermeld in de catalogus of op aanvraag.

2.8 Voorbehoud van wijzigingen

De fabrikant behoudt zich het recht voor te allen tijde, zonder voorafgaande kennisgeving, het product te wijzigen. Er kunnen geen claims worden gemaakt als bijvoorbeeld het design, de functionaliteit of prestaties van het product onderhevig is aan wijzigingen. De gedane specificaties van het product zijn bepalend en worden gegarandeerd.

3 Algemeen

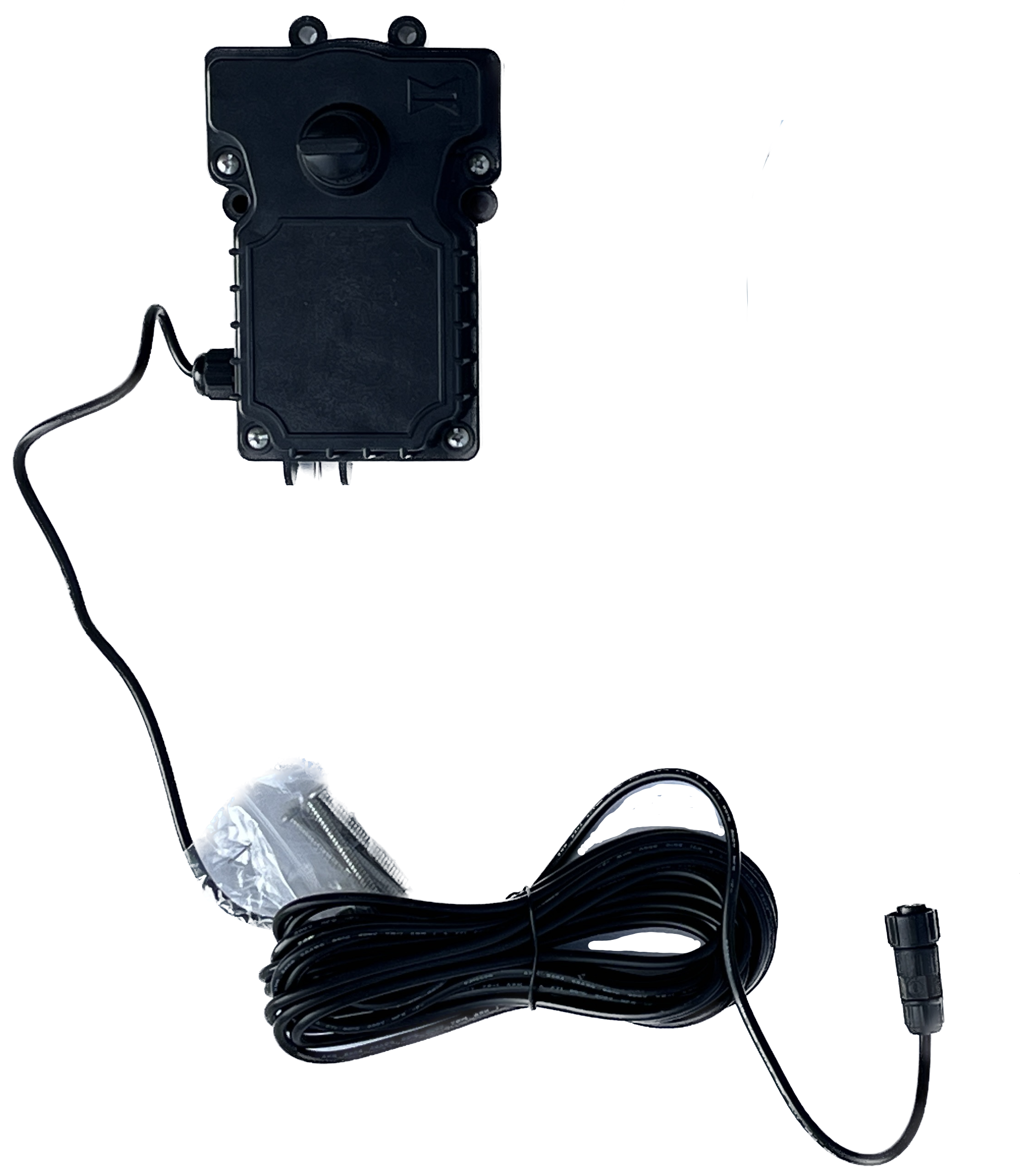

Gefeliciteerd met de aankoop van de SuperBead Automatic. De SuperBead Automatic is specifiek bedoeld om het SuperBead filter automatisch te laten spoelen. De set bestaat uit 2 delen (een motor en een besturing) die samen met de bij het SuperBead behorende 3-weg klep de automatische spoeling vormen.

3.1 Waarschuwing

WAARSCHUWING – ELEKTRISCH GEVAAR! LEVENSGEVAARLIJK!
Alleen personeel met de nodige kennis over elektronica mogen onderhoud/werkzaamheden aan dit apparaat verrichten. Dit personeel moet vertrouwd zijn met de internationale voorschriften voor ongevallenpreventie. Aansluiting en instelling moeten in overeenstemming zijn met de geldende elektrische voorschriften.

• Vergelijk de elektrische specificaties op het typeplaatje van het apparaat met de specificatie van de aansluiting op het net.
• Zorg ervoor dat het apparaat is aangesloten op een stopcontact met randaarde en een aardlekschakelaar met een max. lekstroom van 30 mA (DIN VDE 0100T739). Gebruik het apparaat alleen op een correct geïnstalleerd stopcontact.
• Gebruik alleen kabels, installaties, adapters, verlengkabels en aansluitkabels met geaarde stekkers, die zijn goedgekeurd voor gebruik buitenshuis (DIN VDE 0620) met voldoende kabeldiameter.
• Trek niet aan de kabel van de besturingskast en gebruik de kabel niet om de besturringskast te tillen! Als de bedrading beschadigd of kapot is, dient deze vervangen te worden.
• Zorg ervoor dat de stekker niet in het water valt of nat wordt. Zorg dat de kabels beschermd zijn om schade en dientengevolge kortsluiting te voorkomen. Als de stekker nat wordt, moet deze worden gereinigd door spoelen met gedemineraliseerd water en gedroogd worden.
• Bescherm de stekker en de bedrading tegen hitte, olie, UV-licht en scherpe hoeken.

De fabrikant is niet aansprakelijk op enigerlei wijze voor enige schade veroorzaakt door onjuiste installatie of door de onzorgvuldigheid van de gebruiker of installateur.

3.2. Gebruik van de besturingskast

STEKKERS VERWIJDEREN

Bij montagewerkzaamheden alle stekkers van het apparaat uit het stopcontact verwijderen.

VOORZICHTIG!

Zorg ervoor dat er geen schade aan de onderdelen is, voordat u dit product aansluit. Controleer het netsnoer en de stekker zorgvuldig voordat u deze aansluit.
WAARSCHUWING – ELEKTRISCH GEVAAR! LEVENSGEVAARLIJK!

Elektrische schokken kunnen de dood of ernstig lichamelijk letsel aan personeel veroorzaken, alsmede schade aan apparatuur. Zorg ervoor dat er geen onbevoegden in staat zijn om toegang te krijgen of in contact kunnen komen met het apparaat. Koppel het apparaat los van de stroomvoorziening voordat u er aan werkt. Zet het apparaat niet in bedrijf, indien de stroomvoorziening niet correct is aangesloten op (rand)aarde.

LET OP! DRAAIENDE DELEN! AUTOMATISCHE START!

Neem adequate maatregelen om te verzekeren dat alle draaiende delen veilig zijn voor lichamelijk contact. Probeer de draaiende klep niet tegen te houden met uw vingers als deze draait vanwege gevaar op lichamelijk letsel. Na stroomuitval start de motor automatisch op!

De kabel mag niet worden gewijzigd of vervangen. Elektrische installaties moeten altijd voldoen aan de nationale en internationale eisen/richtlijnen.

4 Installatie

4.1 Montage motor op 3-weg klep

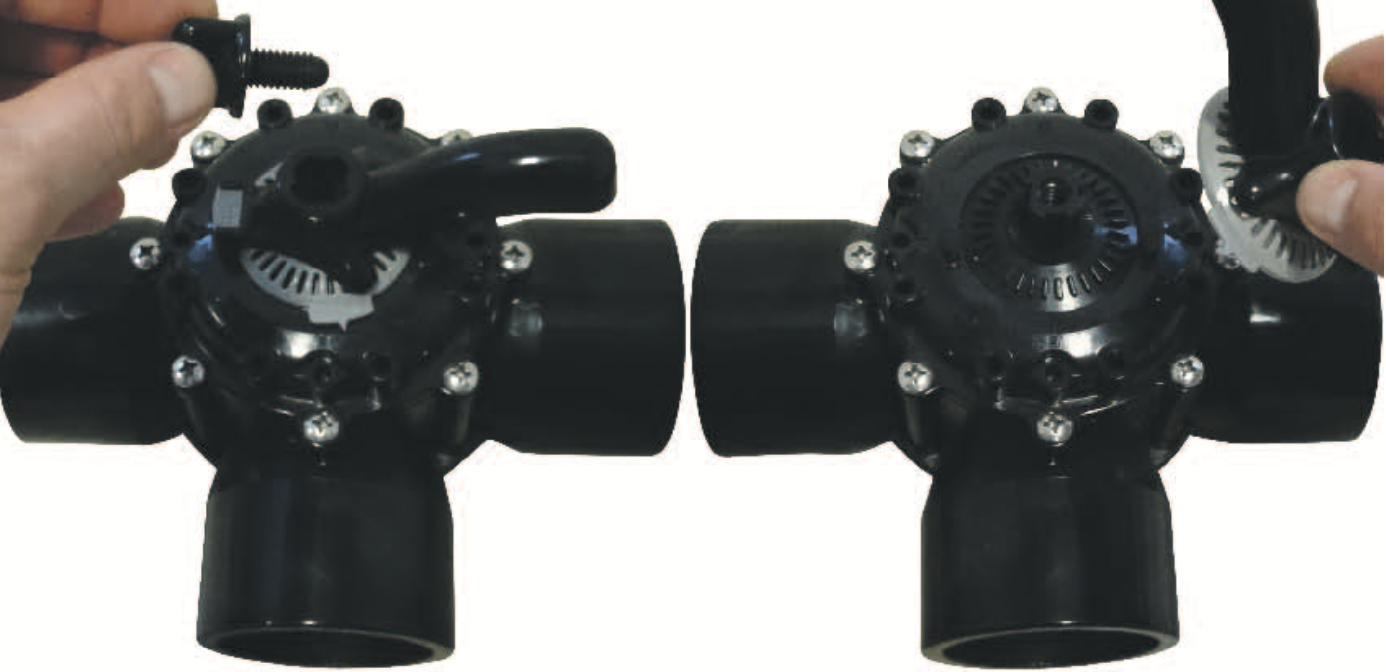

Voor installatie, dient u eerst de hendel van de 3-wegklep te verwijderen.

• Verwijder de kunststof schroef van de hendel
• Verwijder de hendel

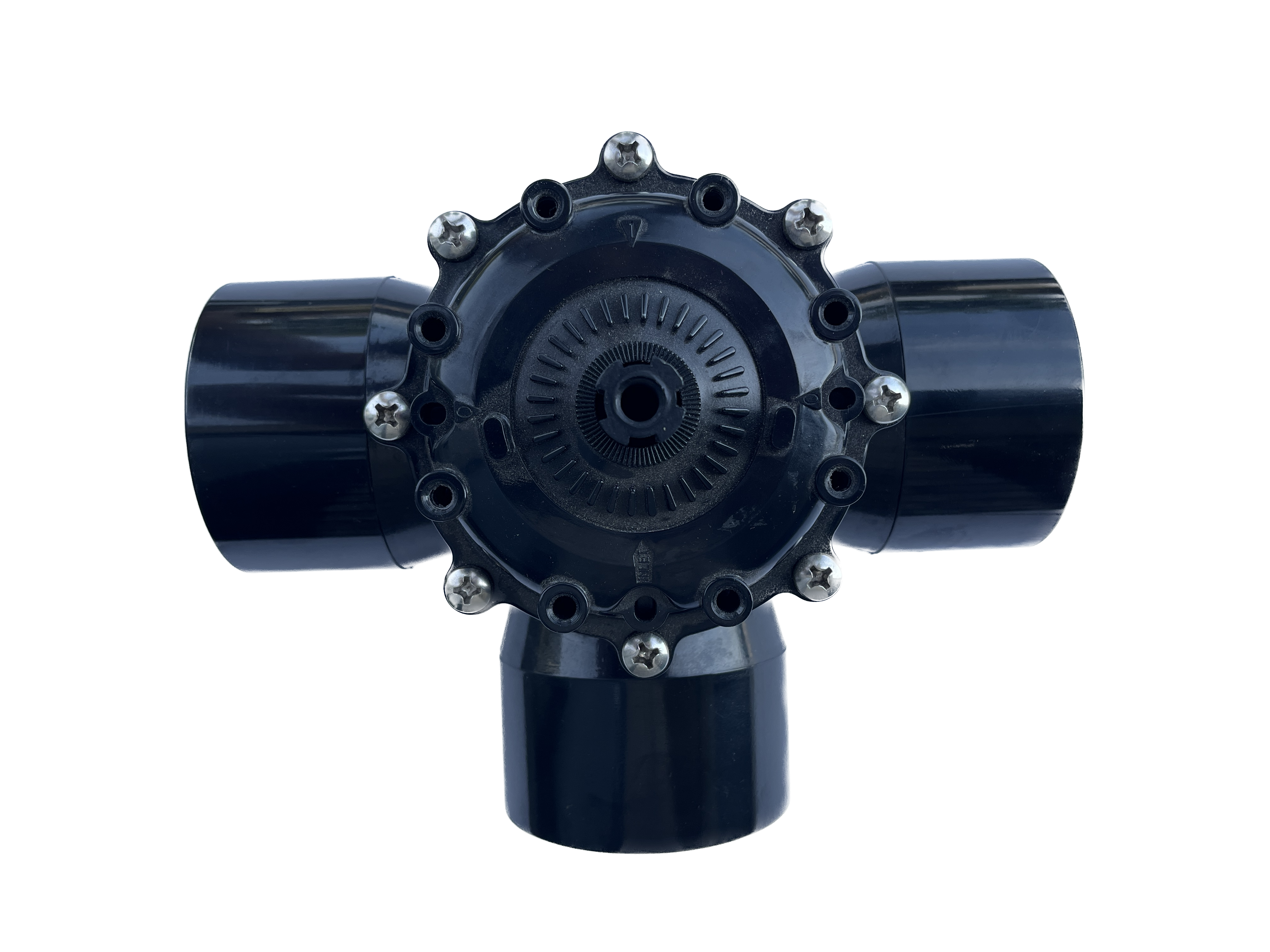

Op de 3-weg klep zitten 4 inkepingen, waarvan eentje kleiner is dan de andere drie.

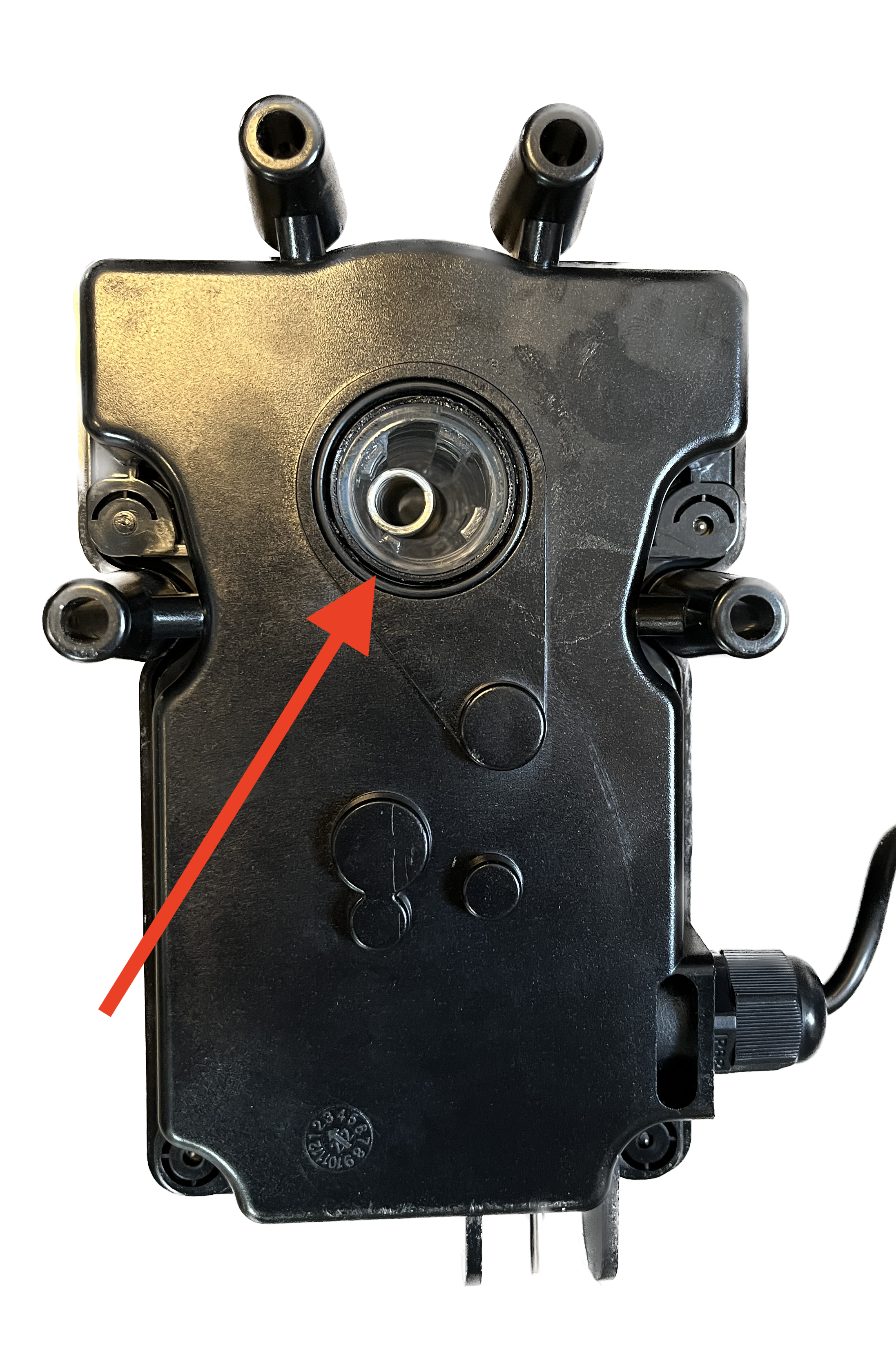

De onderkant van de motor heeft 4 nokjes, waarvan eentje kleiner is dan de ander.

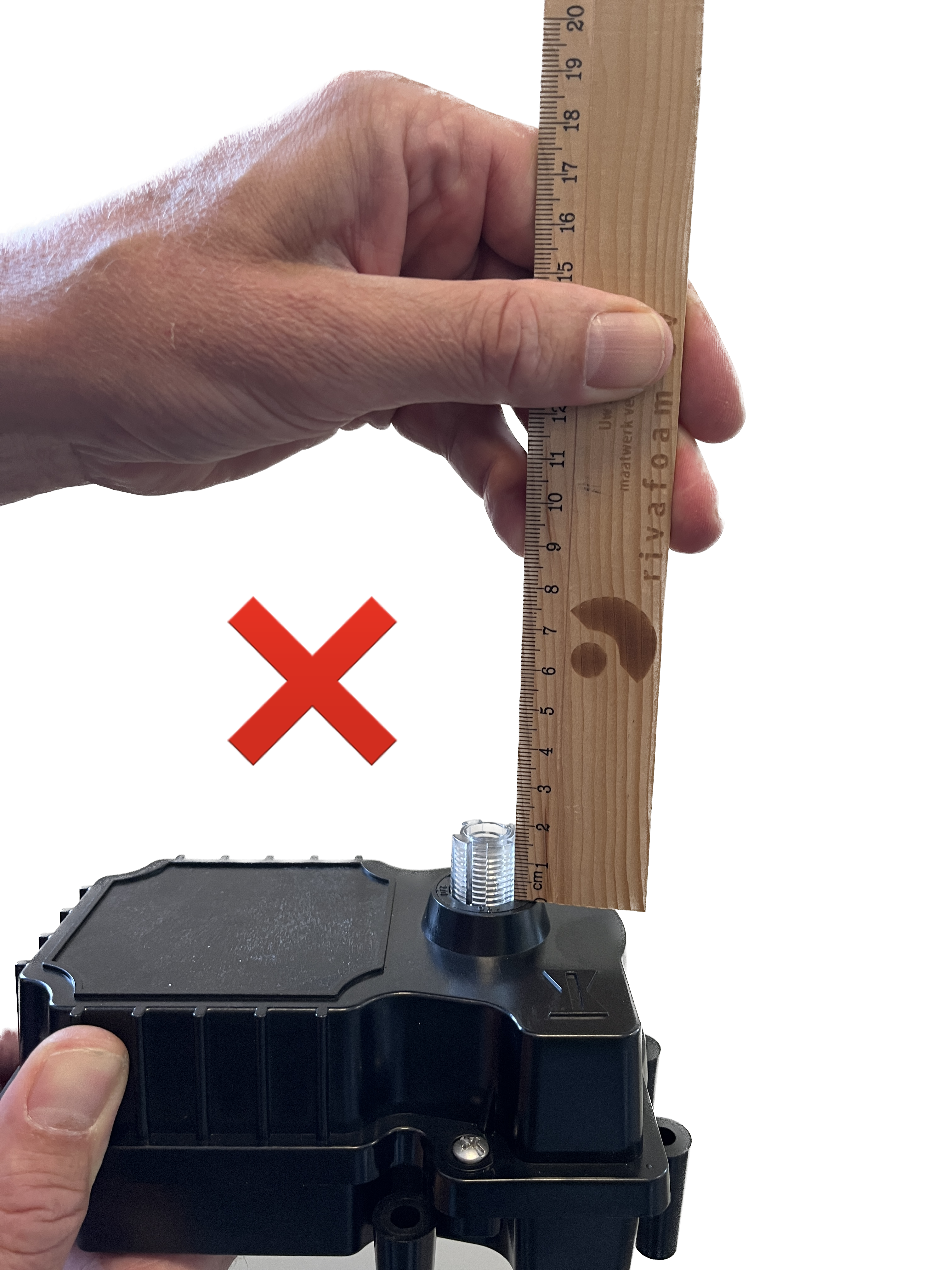

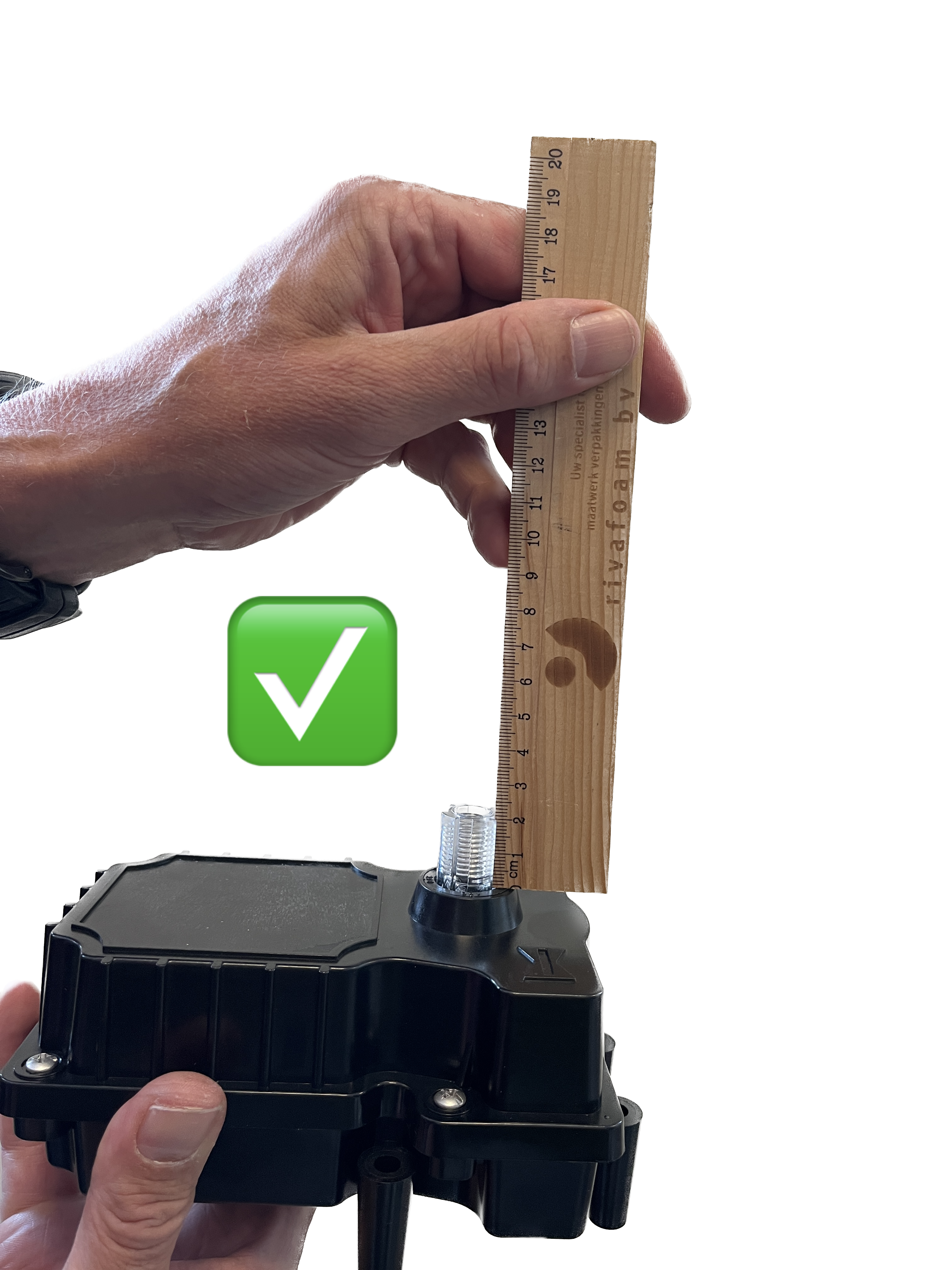

De motor kan in de vrijloop staan. Dan is het doorzichtige gedeelte in de lage stand (ca. 15mm lang). Zorg dat deze dan in zijn actieve stand komt. Dit doet u door het plastic gedeelte naar buiten te trekken. U moet dat doen terwijl u het doorzichtige gedeelte draait. Op een bepaald punt kunt u deze iets (5mm) uittrekken en de lengte is dan ongeveer 20mm. Normaliter staat het plastic gedeelte al goed. U kunt dit eenvoudig even meten met een lineaal.

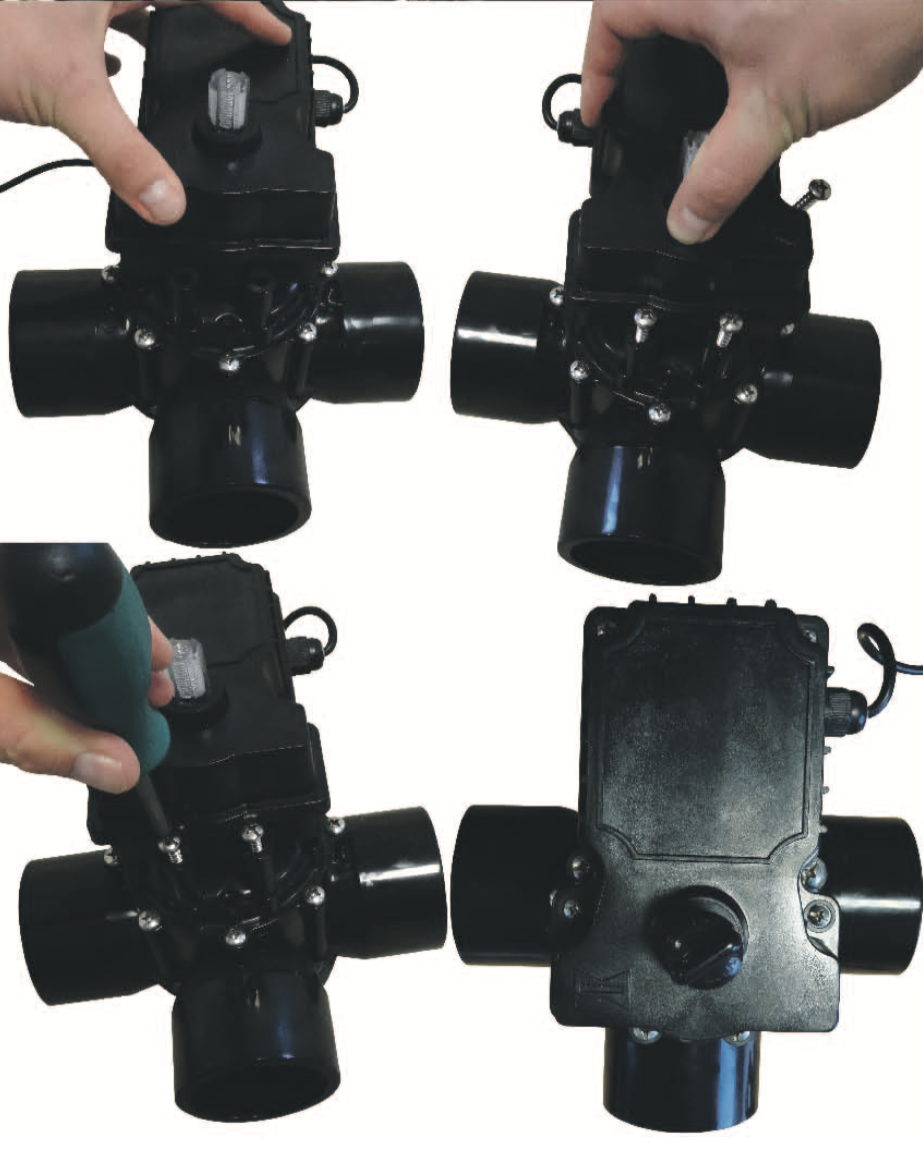

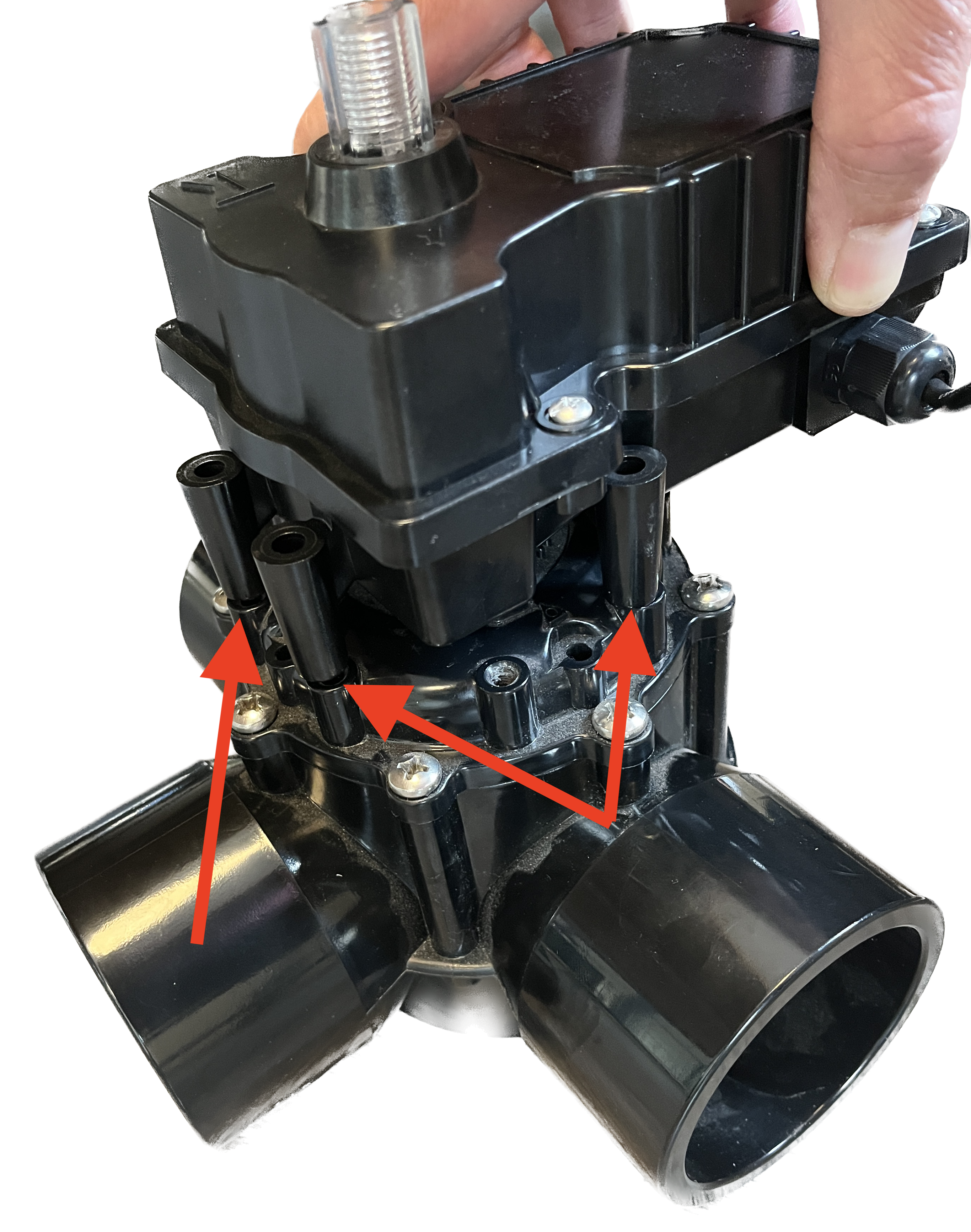

• Plaats nu de motor op de 3-weg klep: het kleinste nokje van de motor moet in de kleinste inkepingvan de 3-weg klep vallen.

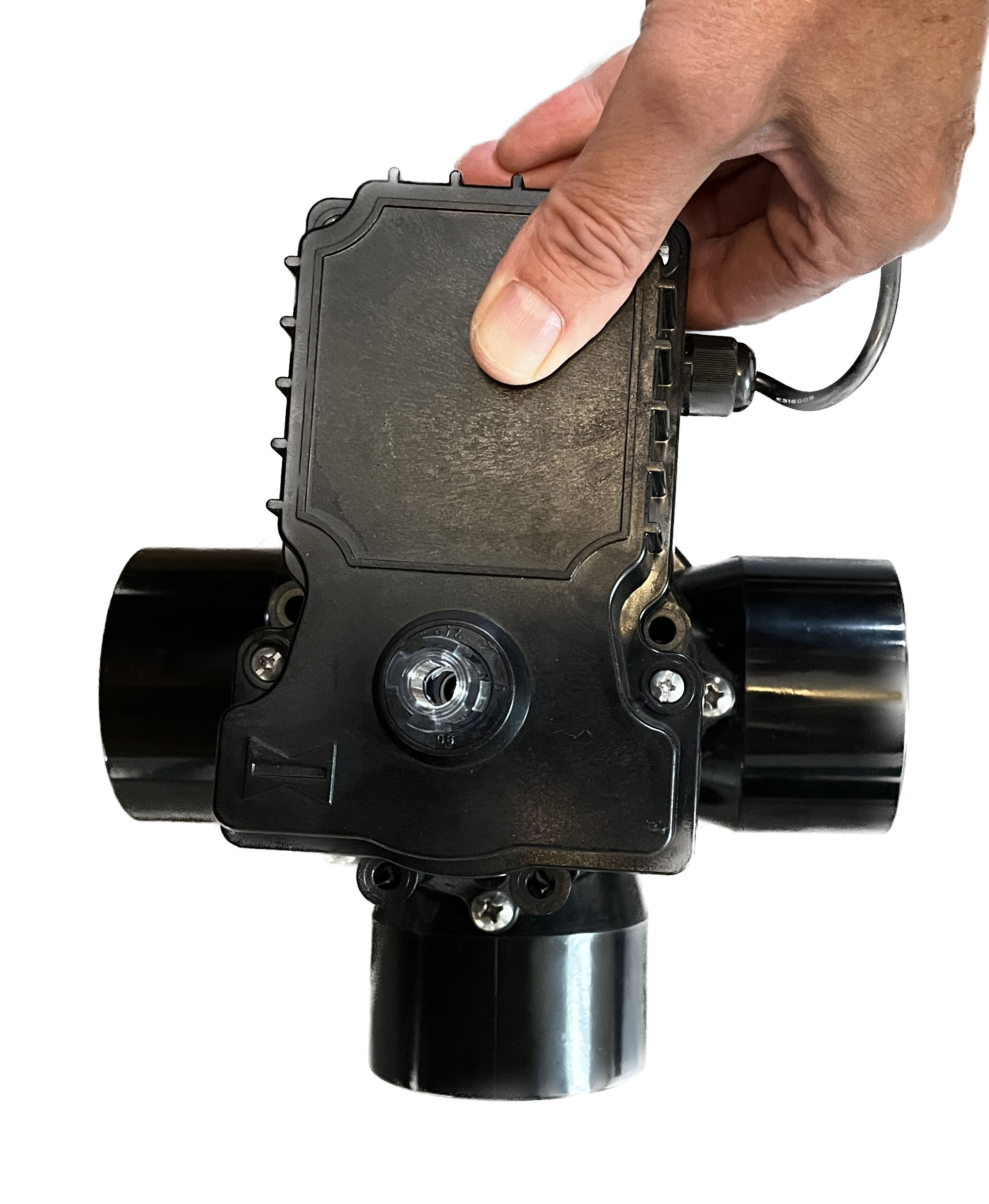

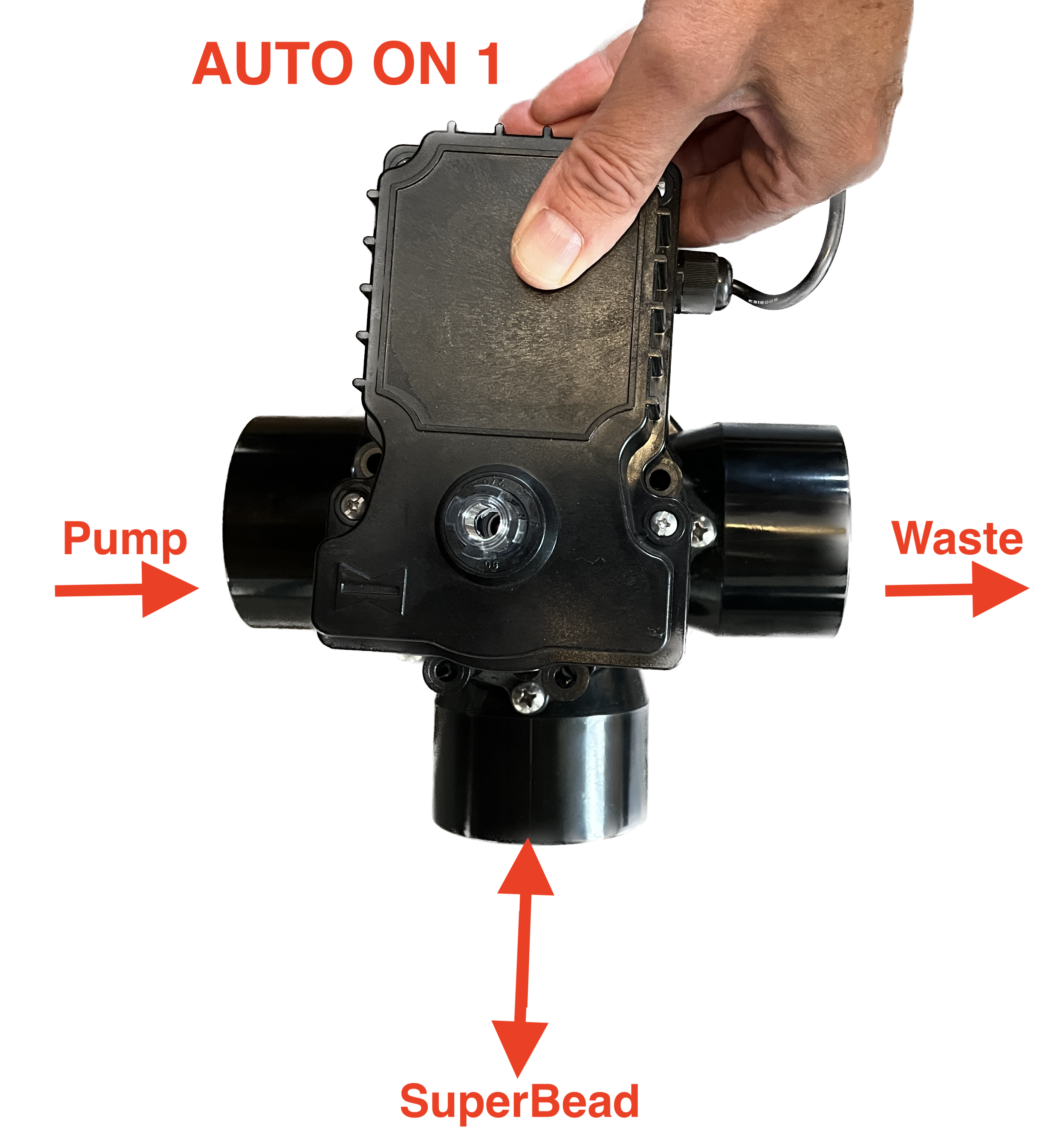

• Nu draait u de motor zo dat deze net als op de foto staat. Op deze positie kunt u daarna de schroeven indraaien zodat de klep en motor aan elkaar gekoppeld zijn.
• Draai de schroeven handvast.
• Draai nu de kunststof schroef zonder hendel op de motor.

4.2 Elektronica

De besturingsunit heeft een beschermingsklasse IP55. Bescherm deze tegen directe weersinvloeden zoals zon en regen.

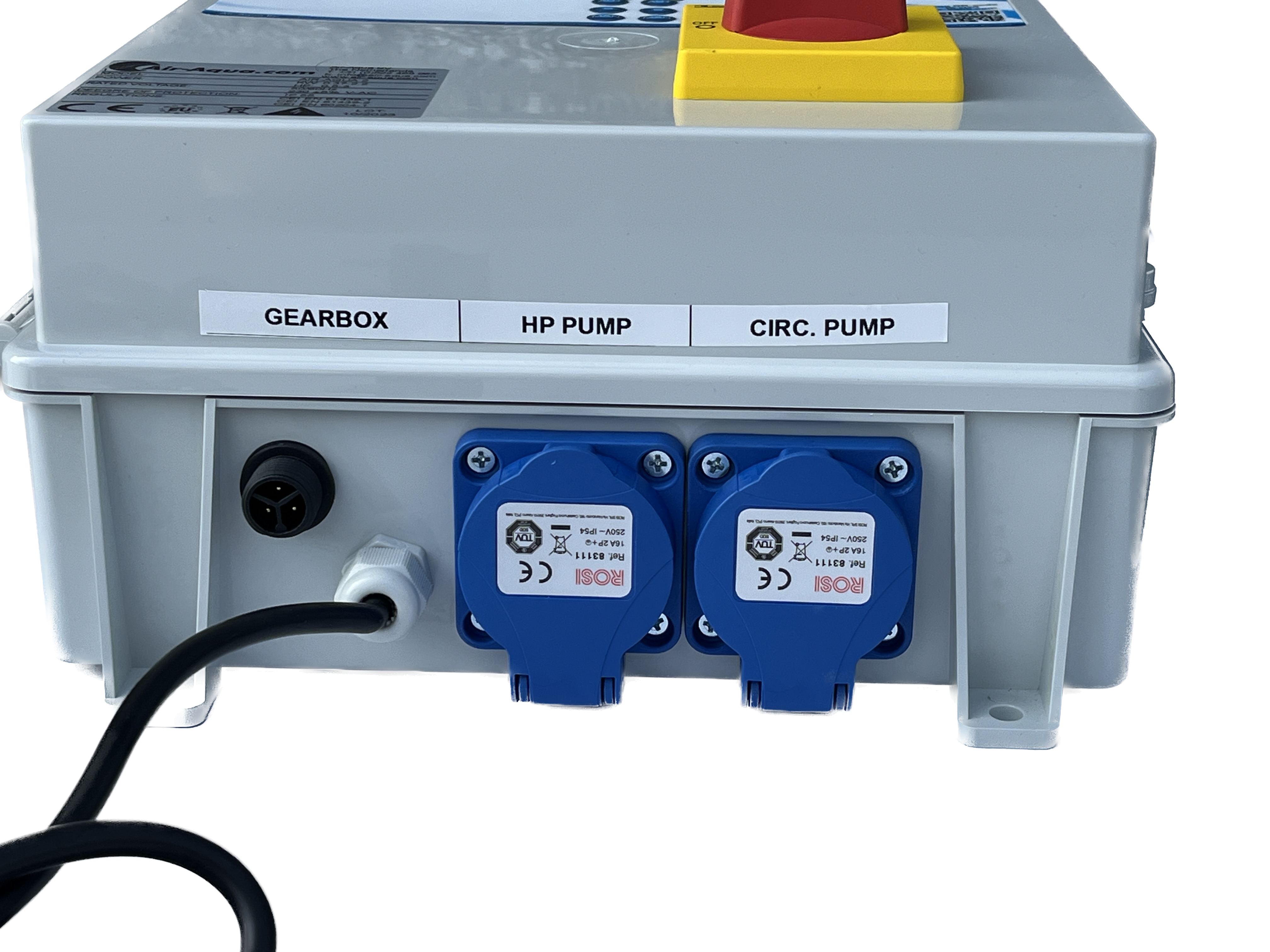

4.2.1 Aansluitingen

De besturing heeft 3 aansluitingen:

• Gearbox
  sluit hier de connector van de motor van de spoelklep aan
• HP Pump
  sluit hier eventueel een spoelpomp aan -> zie handleiding SuperBead.
• CIRC. PUMP
  sluit hier de vijverpomp aan.

4.2.2 Werking besturing

De werking van de elektronica is als volgt:

• Bij inschakelen middels de rode knop ('off' -> 'on') wordt eerst een spoelcyclus uitgevoerd.

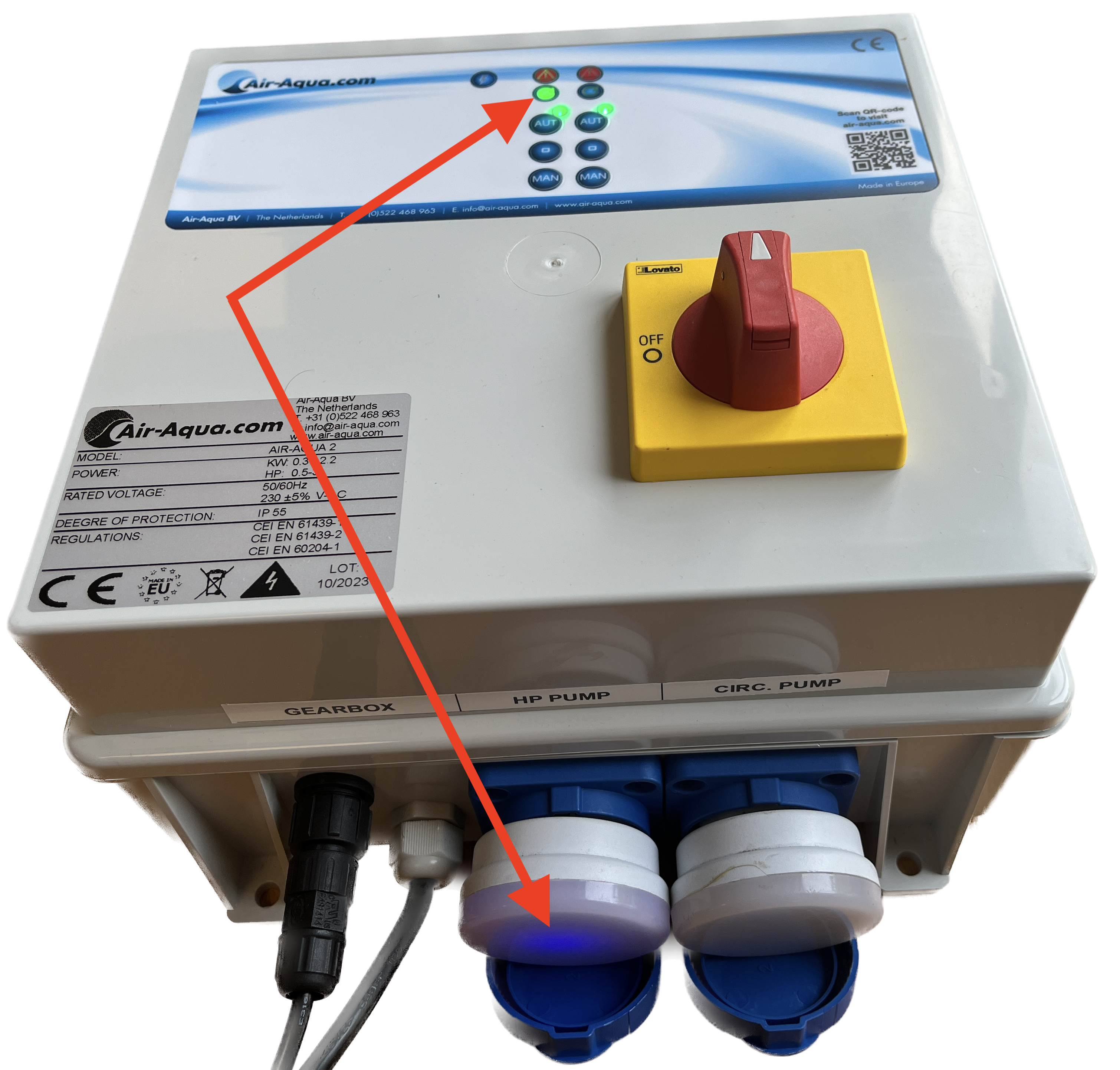

  Het linker lampje met de pijl brandt en de (eventueel aangesloten) spoelpomp wordt geactiveerd terwijl de klep draait. De klep blijft ca. 2 minuten in de spoelstand en draait vervolgens weer terug. Tijdens het draaien van de klep naar de normale positie zijn de spoelpomp en vijverpomp uitgeschakeld. Ca. 10 seconden na het sluiten van de klep wordt de vijverpomp ingeschakeld. Het rechter lampje met de pijl brandt nu.
• Na het sluiten van de klep duurt het vervolgens 24 uur voordat een volgende spoeling wordt uitgevoerd.
  Deze frequentie van spoelen is aan te passen naar een cyclus van 12, 48, 72, 96 en 120 uur.

4.2.3 Wijzigen spoelfrequentie

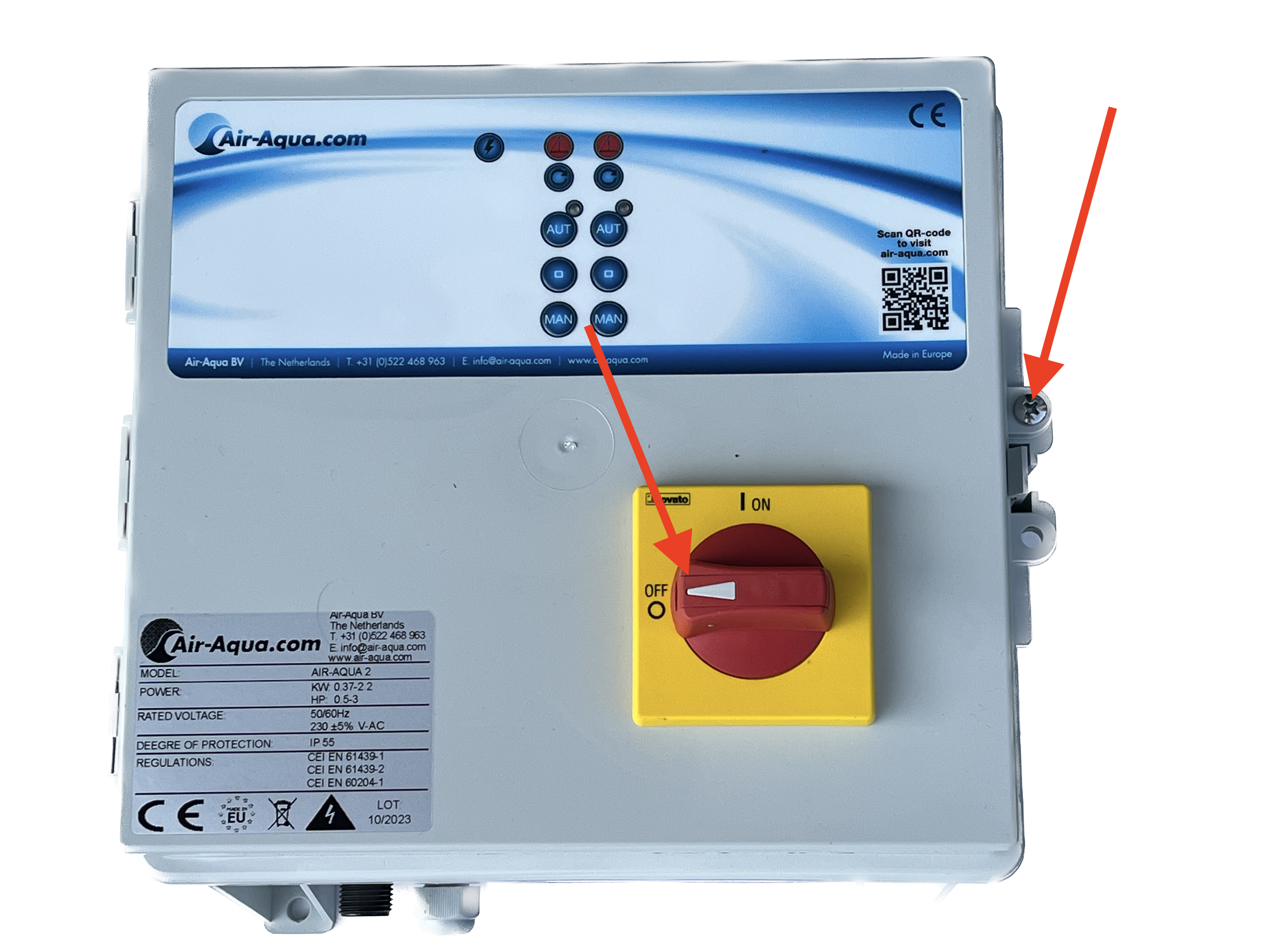

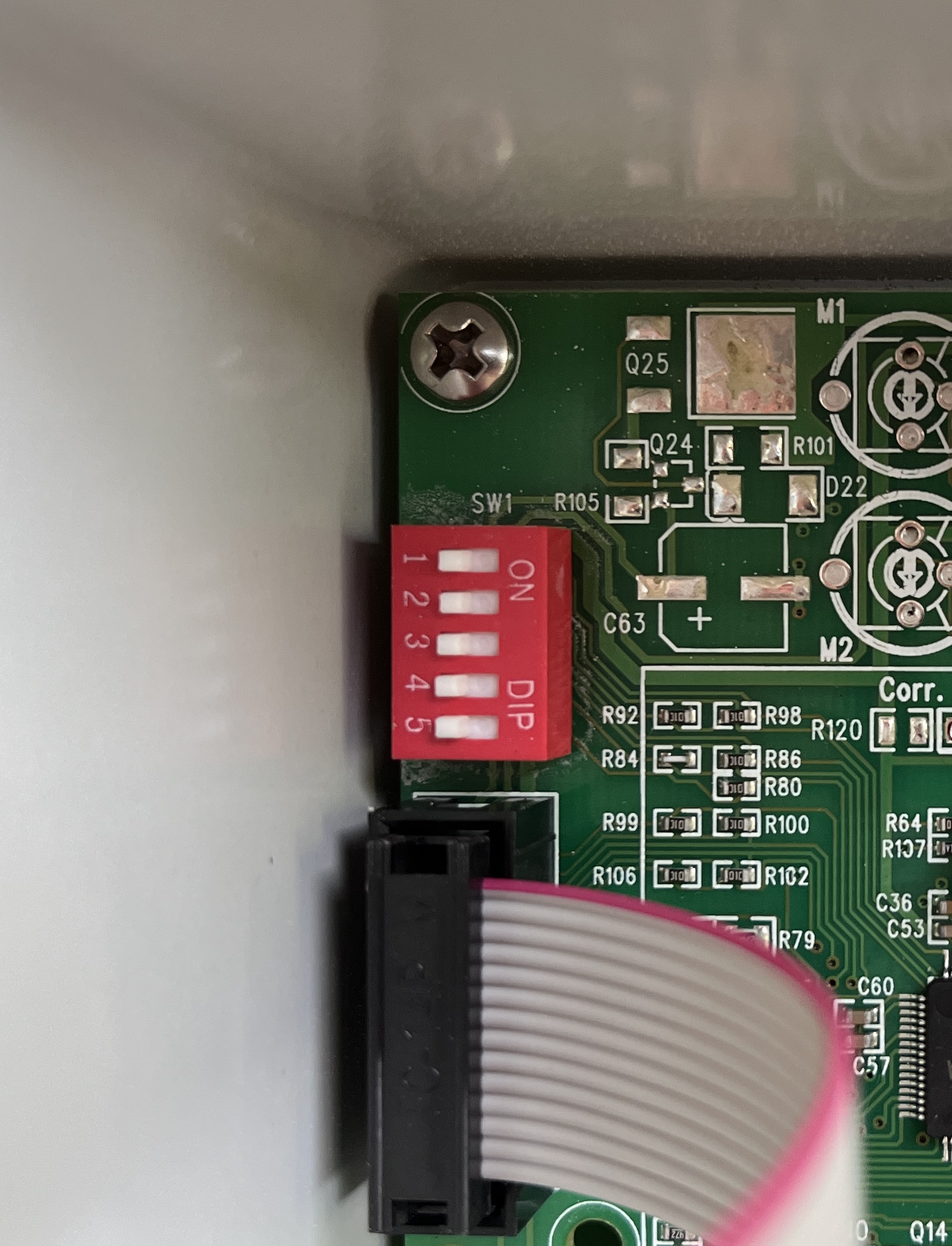

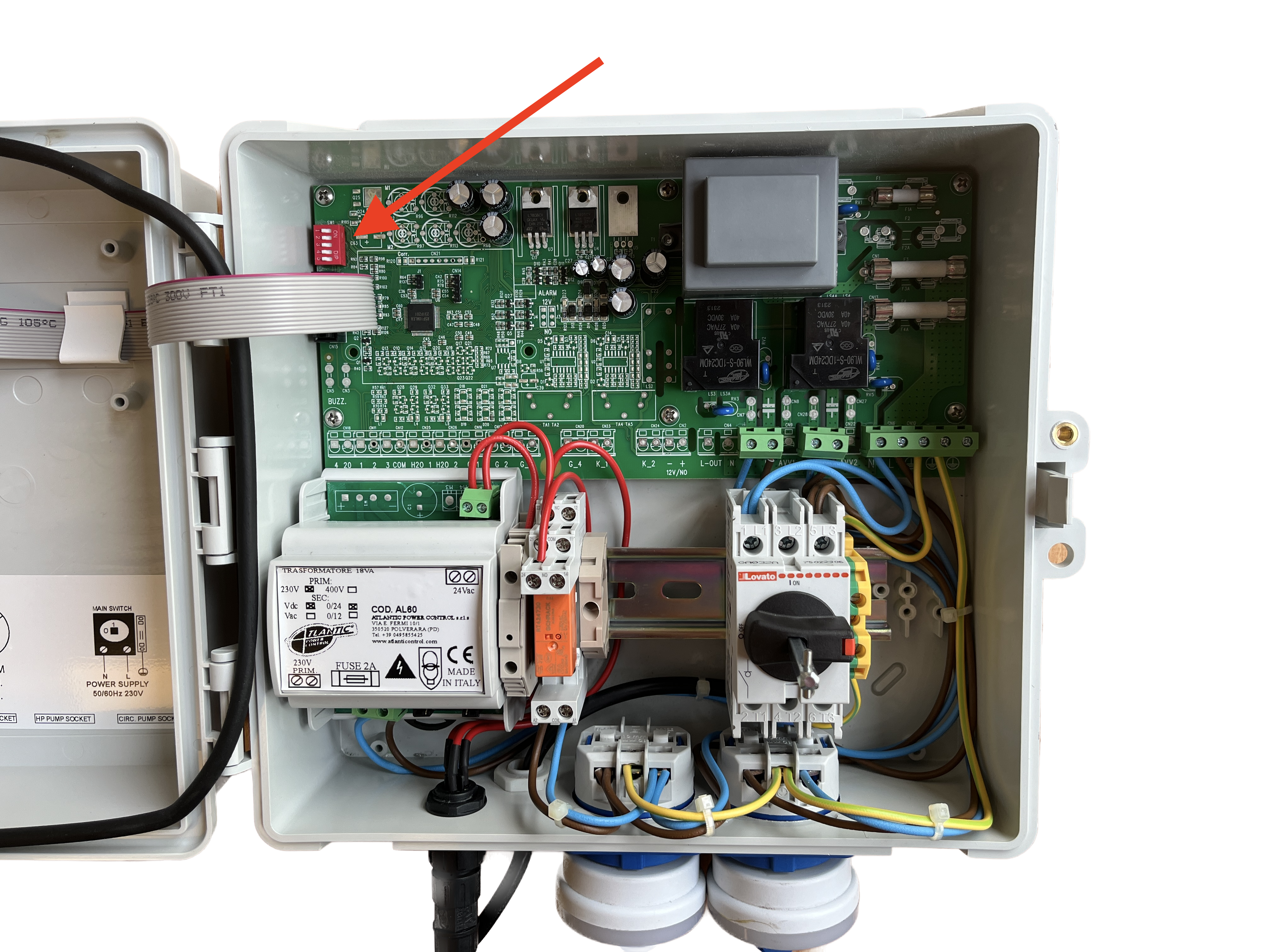

De spoelfrequentie kan aangepast worden. Standaard is deze ingesteld op 24 uur. Om deze te wijzigen dient u eerst de rode schakelaar op stand 'off' te zetten. Daarna verwijdert u de stekker uit het stopcontact. Verwijder de schroef en open het deksel van de elektronica. Dipswitch stand en spoelfrequentie:

• alle switches op 'off' -> elke 24 uur

• alleen switch 1 op 'on' -> elke 12 uur

• alleen switch 2 op 'on' -> elke 48 uur

• alleen switch 3 op 'on' -> elke 72 uur

• alleen switch 4 op 'on' -> elke 96 uur

• alleen switch 5 op 'on' -> elke 120 uur
