Handleiding FlowFriend Standard & PRO
Installatie- en gebruikersgids voor FlowFriend pompen
FlowFriend® - Standard & Pro
De FlowFriend wordt geproduceerd door en is een geregistreerd handelsmerk van Stiloh
Air-Aqua BV
Weth. Ohmannstraat 1
7951 SB Staphorst
Nederland
+31 (0)522 468963
info@air-aqua.com
Inhoudsopgave
1. Voorwoord
2. Gebreken en aanspraken op schadevergoeding, disclaimer
2.1 Gebreken en aanspraken op schadevergoeding
2.2 Garantie en vervolgschade
2.3 Verborgen gebreken
2.4 Onjuist gebruik
2.5 Retourzending
2.6 Claims
2.7 Vervangingsonderdelen
2.8 Voorbehoud van wijzigingen
3. Algemeen
3.1 Beschrijving pomp en aandrijving
3.2 Waarschuwing
3.3 Gebruik van de pomp - gebruikte symbolen
4. Toepassingsgebieden
5. Installatie
6. Ingebruikname van de pomp
6.1 Plaatsen van de pomp

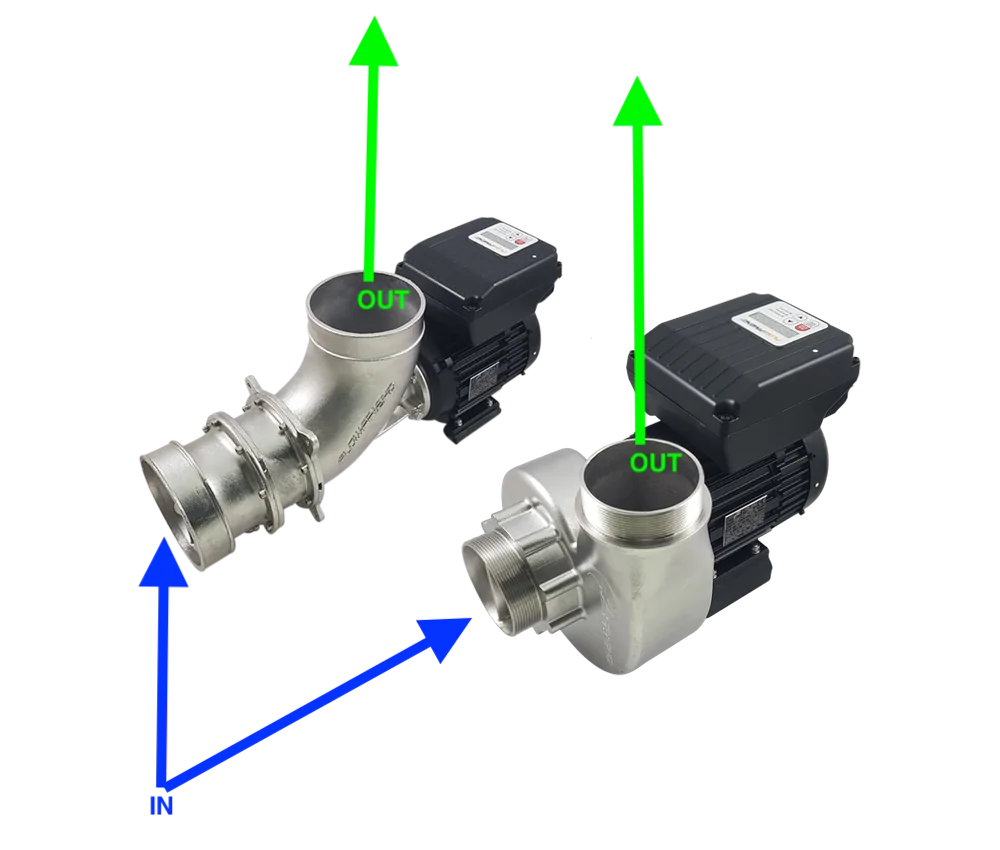

6.2 Inlaat (zuigzijde)
6.3 Uitlaat (drukzijde)
6.4 Elektrische aansluiting
7. Onderhoud en reiniging
7.1 Demontage-draaien pompkop
7.2 Ontkalking/schoonmaken impeller
8. Tiptoetsen - Menu
8.1 Run/Stop toets
8.2 Toetsen met pijltjes (Omhoog en omlaag)
8.3 Het tonen het actuele verbruik
8.4 Urenteller
8.5 Software Versie
8.6 Temperatuur van de Power Module
8.7 Led Indicatoren
9. Optionele 0-10V regeling
10. Foutcodes motor
10.1 Oververhitting
10.2 Stoppen van de pomp
10.3 Communicatie fout
10.4 Interne elektrische storingen
11. Technische Informatie
12. Verklaring distributeur
Wij danken u voor de aankoop van een FlowFriend pomp. Deze pomp is een kwalitatief hoogwaardig product met zeer hoge productie-eisen.
Deze handleiding is bedoeld om u te helpen bij het installeren van de pomp voor gebruik en om u te adviseren inzake het noodzakelijke onderhoud.
Deze handleiding is bedoeld om u correct en uitvoerig te informeren over het gebruik van deze pomp.
Lees deze handleiding zorgvuldig, voordat u begint met de installatie van dit product. Als u niet zeker bent over de inhoud van deze handleiding, of de assemblage voorschriften
niet volledig begrijpt dan wel iets van het product niet begrijpt, neemt u dan contact op met de winkel waar u dit product gekocht heeft.
De handleiding informeert u ook over mogelijke gevaren die de pomp kan veroorzaken. De gebruiker, installateur en onderhoudstechnicus is verantwoordelijk voor de naleving en controle van de procedures
zoals omschreven in deze handleiding. Deze pomp is gebouwd met de nieuwste technologie en is gebouwd volgens de bestaande veiligheidsvoorschriften. Desondanks kan dit apparaat risico's veroorzaken voor individuen en voor onroerend goed, indien de pomp niet vakkundig wordt gebruikt/geïnstalleerd of niet ingezet wordt voor het beoogde doel/aangewezen gebruik,
of als de veiligheidsadviezen genegeerd worden.
Indien de pomp niet goed wordt ingezet, aanvaard de fabrikant geen enkele aansprakelijkheid.
Uit veiligheidsoverwegingen mogen kinderen en jongeren onder 16 jaar, evenals mensen die de mogelijke risico's van dit product niet herkennen/kunnen inschatten of die niet bekend zijn met deze handleiding, het apparaat niet gebruiken.
De combinatie van water en elektriciteit kan een ernstige bedreiging zijn voor lijf en leden, indien de pomp niet geïnstalleerd wordt volgens de aanwijzingen of bij verkeerd gebruik van de pomp.
Voor alle producten van Air-Aqua zijn de Algemene Voorwaarden van Air-Aqua BV van toepassing.
2. Gebreken en aanspraken op schadevergoeding, disclaimer
2.1 Gebreken en aanspraken op schadevergoeding
Air-Aqua accepteert alleen aansprakelijkheid voor het gebreken vrij zijn van de geleverde goederen, tot het punt van overdracht aan de gebruiker. Kleine variaties van het
model/uiterlijk welke geen of een marginale invloed hebben op het beoogde gebruik van het product zijn hiervan uitgesloten.
Garantie betreffende het gebruik en de geschiktheid voor een toepassing is alleen onderworpen aan schriftelijk opgegeven specificaties van Air-Aqua zoals bijv. vermeld in
deze handleiding.
Enige andere mondelinge overeenkomsten, in bijvoorbeeld voorbereidende gesprekken, reclame, etc. in relatie tot het product zijn slechts geldig als het toegezegde een
integraal onderdeeel is van een schriftelijke overeenkomst.
Alleen voorwaarden en specificaties door Air-Aqua vermeld zijn geldig. Air-Aqua accepteert geen voorwaarden en/of specificaties van derde partijen. De specificaties zoals verwoord
in deze handleiding zijn leidend.
Als de klant het product wil gebruiken voor andere doeleinden dan het beoogde doel, is hij verplicht om de geschiktheid van het product voor dat andere doel grondig te onderzoeken.
De klant draagt hoe dan ook volledige verantwoordelijkheid en elke aansprakelijkheid vervalt indien het product niet gebruikt wordt voor het door ons beoogde doel, tenzij door
Air-Aqua uitdrukkelijk en schriftelijk wordt overeengekomen.
Bij wijziging aan het product door de gebruiker vervalt de garantie alsmede alle aanspraken en rechten.
Iedere gebruiker is zelf verantwoordelijk voor het correct gebruik van de pomp. De handleiding ontslaat de gebruiker niet van de aansprakelijkheid voor een veilige toepassing, correcte installatie, bediening en onderhoud.
Door het gebruik van deze handleiding gaat u ermee akkoord dat in geen geval de fabrikant aansprakelijk wordt gesteld voor persoonlijk letsel of materiële schade die mogelijk optreden als gevolg van het gebruik van de pomp. Dit geldt in het bijzonder voor schade die het gevolg zijn van inadequate leidingen of verbindingen.
Schade ontstaan door onvoldoende reinigings- of onderhoudsintervallen vallen niet onder de garantie. Dit geldt in het bijzonder voor kalkafzettingen en (harde) deeltjes zoals zand of grind, die leiden tot schade aan rotors, lagers, rotor behuizing of motorhuis.
De garantie voor gebreken is strikt beperkt tot aanvullende prestaties om de gebreken op te heffen. Dit is naar de keuze van Air-Aqua het opheffen van de gebreken of de vervanging van de onderdelen die niet voldoen. In het geval van het niet kunnen opheffen van de gebreken of niet kunnen leveren van vervangende onderdelen heeft de klant het recht om af te zien van de koopovereenkomst. Expliciet is vermeld dat de garantie zich beperkt tot het product zelf. Air-Aqua accepteert geen aansprakelijkheid voor gevolgschade (watervloed, verlies van dieren, etc.) wegens het niet functioneren van het product in welke vorm ook, ook indien veroorzaakt door een defect of storing van het product.
De klant dient de goederen bij levering onmiddellijk grondig te controleren. (Schijnbare/mogelijke) schade moet direct schriftelijk worden gemeld. Verborgen gebreken moeten onmiddellijk na ontdekking worden gemeld. De klant is verantwoordelijk om binnen 24 uur transportschade aan de vervoerder en/of bij Air-Aqua BV te melden. Het niet tijdig controleren en rapporteren van transportschade kan leiden tot vervallen van de garantie.
Air-Aqua is niet aansprakelijk voor de gevolgen van onjuiste toepassing, het gebruik, het onderhoud en/of de bediening van het product door de klant, noch voor normale slijtage. Dit geldt met name voor de gevolgen van thermische, chemische, elektrochemische of elektrische invloeden en eveneens voor het niet volgen van de handleiding. Hetzelfde geldt voor schade die het gevolg is van veranderingen of aanpassingen aan het product welke niet door Air-Aqua op voorhand zijn goedgekeurd.
Schade eenduidig toe te schrijven aan onjuist gebruik van het product, is voor verantwoordelijkheid en rekening van de gebruiker. In het geval van terugzending van het product dient de klant zorg te dragen voor goede verpakking en breuk/schadevrije zending. De klant is zelf aansprakelijk voor schade veroorzaakt door inadequate verpakking.
Claims tegen Air-Aqua verjaren binnen een jaar na de levering van de goederen aan de klant. Hetzelfde geldt voor een vordering tot schadevergoeding, ongeacht hun juridische oorzaak.
De verjaringstermijn geldt niet indien sprake is van verzwijging van schades, lichamelijk letsel en voor andere schade die het gevolg zijn van opzet of moedwillige nalatigheid.
Als tijdens onderzoek van de gemelde schade of tijdens het door ons verhelpen van de storing/defect blijkt dat de gerapporteerde schade of vorderingen moedwillig zijn geweest
of door nalatigheid, kunnen wij een vergoeding in rekening brengen voor ons onderzoek en voor het verwijderen van de defecten. De klant heeft het recht om een noodzakelijke reparatie te weigeren en het retourneren van de pomp te eisen.
In principe is ieder onderzoek van de schade gebonden aan forfaitaire schadevergoeding indien de klant zelf verantwoordelijk is voor de schade.
Vervangingsonderdelen zijn beschikbaar voor een periode van 5 jaar na levering van het product. Voor reserve onderdelen gelden de prijzen zoals vermeld in de catalogus.
2.8 Voorbehoud van wijzigingen
De fabrikant behoudt zich het recht voor te allen tijde, zonder voorafgaande kennisgeving, het product te wijzigen. Er kunnen geen claims worden gemaakt als bijvoorbeeld het design, de functionaliteit of prestaties van de pomp onderhevig is aan wijzigingen. De gedane specificaties van de pomp zijn bepalend en worden gegarandeerd.
3.1 Beschrijving pomp en aandrijving
De synchroon aangedreven pomp FlowFriend® bestaat uit een permanente magneet motor, een complete elektronische aandrijving met een geïntegreerde voedingsmodule (IPM) en controller hardware en software met digitale signaalprocessor (DSP). De netvoeding ingangen worden geleverd met een Power Factor Correction (PFC) en EMC-filters. Alle motoren voldoen aan de EN-norm 61000-3-2; de EN 61000-2 en 61000-3 komen overeen met de grenswaarde klasse B volgens EN 55011 voor één- en driefasige apparaten.
WAARSCHUWING – ELEKTRISCH GEVAAR! LEVENSGEVAARLIJK!
Alleen personeel met de nodige kennis over synchrone aandrijvingen mogen onderhoud/werkzaamheden
aan dit apparaat verrichten. Dit personeel moet vertrouwd zijn met de internationale voorschriften voor ongevallenpreventie.
Aansluiting en instelling moeten in overeenstemming zijn met de geldende electrische voorschriften.
De fabrikant is niet aansprakelijk op enigerlei wijze voor enige schade veroorzaakt door onjuiste installatie of door de onzorgvuldigheid van de gebruiker of installateur.
3.3. Gebruik van de pomp - gebruikte symbolen Gebruikte symbolen
Gebruik de pomp nooit met andere vloeistoffen dan water.
Let op:
De pomp kan alleen worden gebruikt in een horizontale positie. Het moet op een stabiele, solide basis staan. De inlaatpijp is aangesloten op de zuigzijde van de pomp.
De FlowFriend heeft een beschermingsklasse IP55.
Indien niet voldoende water aankomt bij de pomp, omdat de weerstand van de toevoerleiding te groot is,
verbruikt de pomp veel energie en wordt de elektronica erg warm op de lange termijn. De pomp kan ook gaan vibreren.
De persleiding moet moet dezelfde diameter hebben als de uitlaat van de pomp om drukverlies, hoge stromingssnelheden en ruis te minimaliseren.
Het beste is om alleen de persleiding direct na de pomp te vergroten indien de uitlaatleiding langer is dan 10 meter.
Controleer of de spanning en frequentie op het typeplaatje van de pomp overeenkomt met de voedingsspanning.
De persoon, die verantwoordelijk is voor de installatie, dient te controleren of er aarding aanwezig is conform de wettelijke voorschriften.
Koppel de pomp van het lichtnet voordat onderhoudswerkzaamheden uitgevoerd worden.

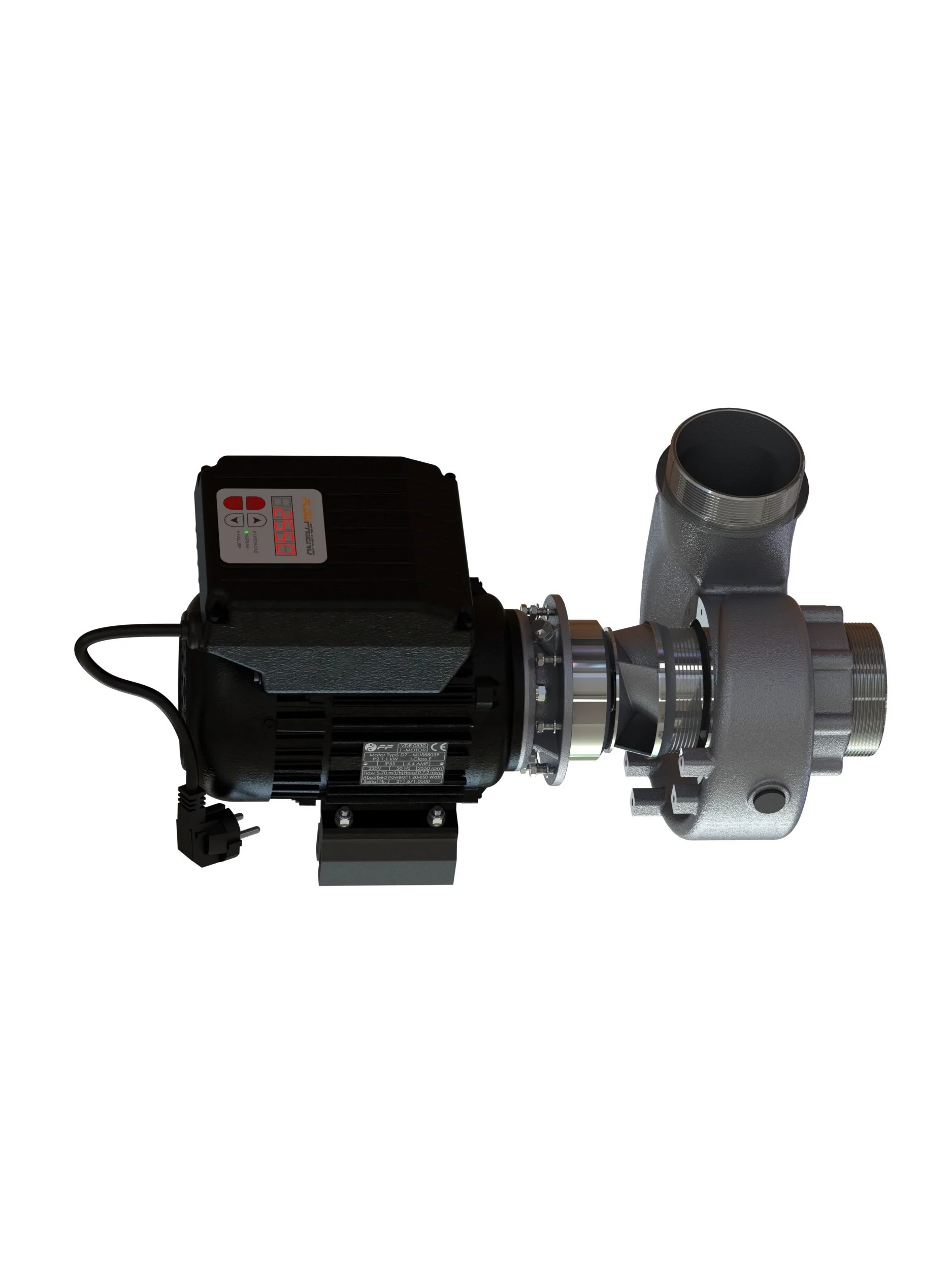

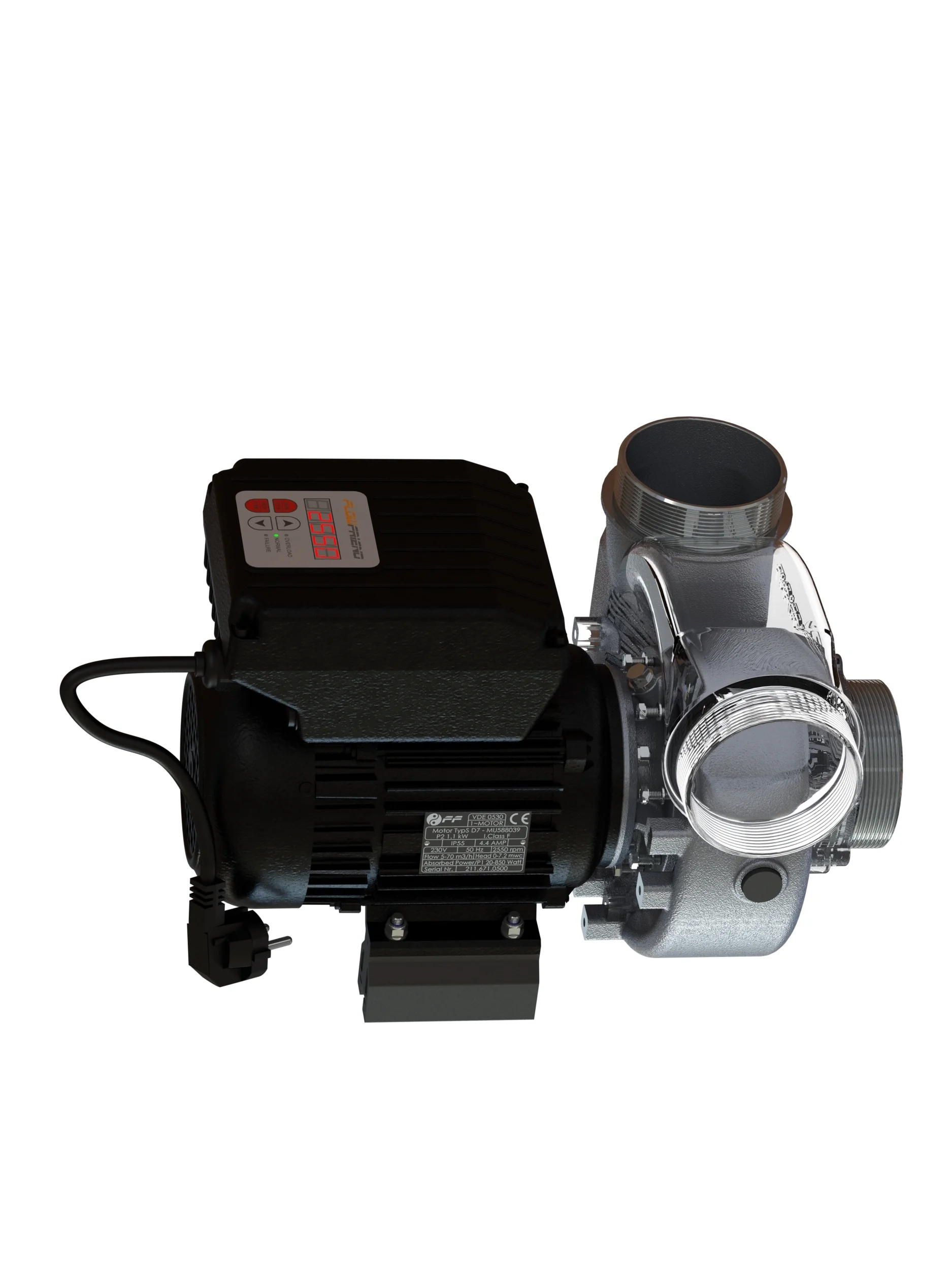

Let op: volgende instructies voor demontage en draaien van de pompkop gelden alleen voor het type Standard.
Voor het type FlowFriend PRO adviseren wij u deze werkzaamheden door een erkende installateur te laten uitvoeren.
7.2 Ontkalking/schoonmaken impeller
De pomp mag uitsluitend ontkalkt worden met zwakke zuren. Gebruik nooit zoutzuur, zelfs niet indien deze sterk verdund is. Dit kan de pomp beschadigen.
Geschikte producten zijn: mierenzuur, azijn of ontkalkingsmiddelen zoals die voor bijv. koffiezetapparaten gebruikt worden.
De FlowFriend is uitgerust met een toetsenbord en een digitaal display met vijf 7-segment cijfers.
Gebruik deze toets voor het starten en stoppen van de pomp (dus niet de stekker uit de pomp trekken).
Als de pomp draait, toont het display het actuele toerental. Wanneer de motor is uitgeschakeld, toont het display '0'.
8.2 Toetsen met pijltjes (Omhoog en omlaag)
Deze toetsen zijn voor het veranderen van het toerental. Zodra één van de toetsen wordt ingedrukt, kan het toerental (hoeveelheid water)
worden ingesteld. De waarde kan worden verhoogd of verlaagd in stappen van 10 en van minimaal 600 tot maximaal 2550 toeren/ minuut.
Als een toets permanent ingedrukt wordt, verandert de waarde sneller.
8.3 Het tonen het actuele verbruik
In de normale modus toont het display het actuele toerental. Als u op de DISP/FUNC-toets drukt, toont het display het actuele verbruik in Watt (± 10%), voorafgegaan door een 'P' (Power).
Als opnieuw de DISP/FUNC toets gedrukt wordt, dan worden de bedrijfsuren weergegeven, voorafgegaan door de letter 'h' (hour).
De urenteller gaat tot 99.999 uur en het display geeft daarna een zg. overflow (ca. 11.5 jaar).
Indien wederom de DISP/FUNC toets gedrukt wordt, dan toont het display 'id' aan de linkerkant en de software versie rechts.
Zo geeft "100" softwareversie 1.00 aan.
8.6 Temperatuur van de Power Module
Bij nogmaals indrukken van de DISP/FUNC toets verschijnt links de letter 't' en de temperatuur van de module in °C aan de rechterkant.

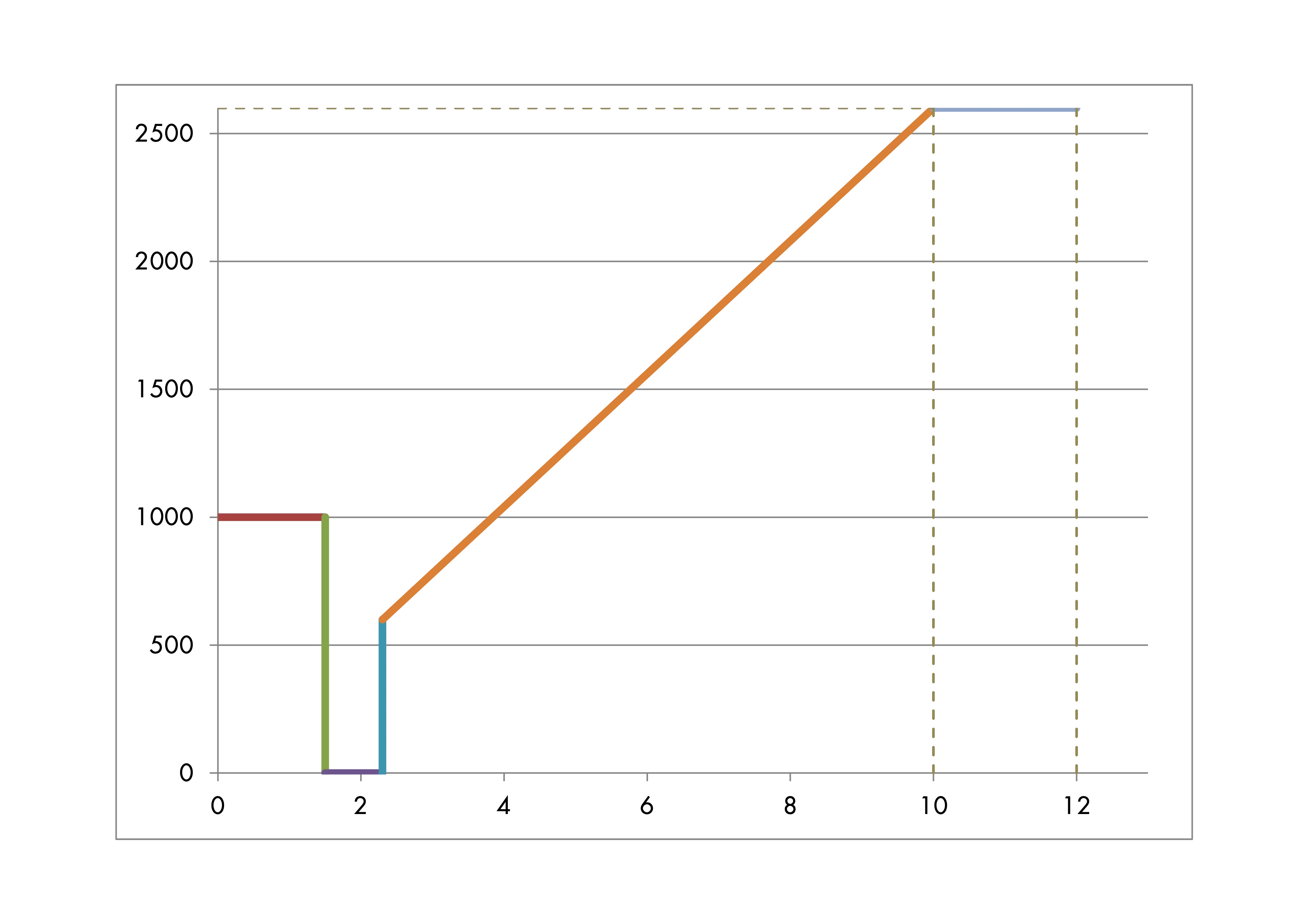

De FlowFriend kan optioneel uitgevoerd worden met een 0-10V regeling.
Let op dat de spanning niet hoger mag zijn dan 12V, dan beschadigt de regeling.
De FlowFriend is beveiligd tegen overbelasting en oververhitting.
Om de electronica tegen oververhitting te beschermen, mag de temperatuur hiervan niet hoger zijn dan
150°C. Indien de motor een temperatuur van 105°C bereikt, wordt het vermogen van de motor door de
electronica vanzelf omlaag gebracht. In het geval de motor toch te warm wordt, stopt de motor en toont de aanduiding 'Oload' in het display.
De motor start weer als temperatuur gedaald is tot 95°C. De LED 'Overload' knippert. Probeer de oorzaak van de oververhitting
te lokaliseren en op te lossen (denk aan vervuiling/functioneren van de ventilator). Na het indrukken van de RUN/STOP-toets, wordt de pomp gestopt.
Door nogmaals de RUN/STOP knop in te drukken start de pomp weer en is de overload-melding weg.
Wanneer de motor stopt vanwege een interne fout, zal de controller trachten de motor 5 keer binnen
2 minuten te herstarten. Op het display verschijnt het bericht 'Rstrt'. Indien de pomp telkens een fout detecteert,
geeft het display een foutmelding weer, bijvoorbeeld 'Err20'. Indien de oorzaak van de fout is weggenomen en de RUN/STOP-toets wordt ingedrukt,
zal de pomp weer starten. De teller van het herstarten wordt gereset tijdens de volgende start procedure.
Tijdens normaal bedrijf controleert de besturingselectronica de motor. In het geval er geen reactie komt tijdens de controle van de motor stopt
de besturingseenheid de motor en toont "Er98" communicatiefout. De LED 'Failure' knippert.
10.4 Interne elektrische storingen
In geval van een interne storing, veroorzaakt door een defect onderdeel of kortsluiting, zal de aandrijving stoppen en de opgetreden storing tonen.
Indien het advies is om opnieuw de motor te starten (zie onderstaande tabel):
Vermogen:
Voor aanspraken tegen Air-Aqua BV met betrekking tot de producten in deze handleiding gelden, naast hetgeen in deze handleiding vermeld, de Algemene Voorwaarden van Air-Aqua BV. Indien u meer hulp nodig heeft, neem dan contact op met uw dealer.
Het is handig om alle gegevens van uw systeem bij de hand te hebben, zoals leidingwerk, UV, etc.
STEKKERS VERWIJDEREN
Bij montagewerkzaamheden alle stekkers van het apparaat uit het stopcontact verwijderen. Ook stekkers van andere apparaten die met water in aanraking zijn verwijderen.
VOORZICHTIG!
Zorg ervoor dat er geen schade aan de pomp is, voordat u deze aansluit. Controleer het netsnoer en de stekker zorgvuldig voordat u deze aansluit.
De eerste keer dat de pomp aangesloten wordt, kan het zijn dat de pomp wacht op de invoer van het gewenste toerental.
Let op: nadat het toerental handmatig is ingesteld, slaat de motor deze waarde automatisch op na 4 seconden. Na aansluiting op het lichtnet, voert de motor een zelftest uit van ongeveer 3 seconden.
WAARSCHUWING – ELEKTRISCH GEVAAR! LEVENSGEVAARLIJK!
Elektrische schokken kunnen de dood of ernstig lichamelijk letsel aan personeel veroorzaken, alsmede schade aan apparatuur. Zorg ervoor dat er geen onbevoegden in staat
zijn om toegang te krijgen of in contact kunnen komen met het apparaat. Koppel de pomp los van de stroomvoorziening voordat u er aan werkt. Vanwege grote condensatoren benodigd
voor de DC-koppeling, kunnen gevaarlijke hoge spanningen tot 3 minuten na het loskoppelen van de voeding aanwezig zijn.
Zet de pomp niet in bedrijf, indien de stroomvoorziening niet correct is aangesloten op (rand)aarde.
LET OP! DRAAIENDE DELEN! AUTOMATISCHE HERSTART!
Neem adequate maatregelen om te verzekeren dat alle draaiende delen, met inbegrip van de interne ventilator, veilig zijn voor lichamelijk contact,
als de pomp in bedrijf is.
Vanwege de automatische herstart kan bediening van het apparaat een bron van gevaar voor het bedienend personeel zijn.
Na stroomuitval start de motor automatisch op!
LET OP! HETE ONDERDELEN! GEVAAR VOOR VERWONDING! GEVAAR VOOR BRAND!
Een heet oppervlak kan ernstig lichamelijk letsel veroorzaken aan personeel of brand veroorzaken door materiaal in de nabije omgeving.
Indien de pomp voor langere tijd buiten gebruik gesteld wordt, moet de pomp zeer grondig gereinigd worden.
De pomp moet worden opgeslagen in een droge, warme plek om condensatie/vocht in de elektronica te vermijden.
Dit voorkomt mogelijke corrosieschade van de electronica. Voordat de pomp weer in gebruik wordt genomen, dient gecontroleerd te worden of de
rotor zich handmatig, met weinig weerstand, laat draaien. Als de waaier niet makkelijk draait met de hand, moet de pomp worden gedemonteerd en volledig gereinigd.
De stekker van de pomp mag niet uit het stopcontact gehaald worden, terwijl deze in bedrijf is.
Dit kan leiden tot ernstige schade aan de elektronische componenten en gevaarlijke situaties veroorzaken als gevolg van
aardingsproblemen. U dient voordat u de stekker uit het stopcontact haalt eerst de pomp te stoppen met de RUN/STOP-toets.
De kabel mag niet worden gewijzigd of vervangen. Elektrische installaties moeten altijd voldoen aan de nationale en internationale eisen/richtlijnen.
Open nooit de behuizing van de pomp of het deksel van het bedieningspaneel. Breng nooit technische wijzigingen aan.
Gebruik alleen originele onderdelen en accessoires zoals vermeld in deze handleiding. Alleen geautoriseerde dealers zijn bevoegd om reparaties uit te voeren.
De FlowFriend pompen zijn geschikt voor het verpompen van zoet en licht brak water. De pomp kan schoon en - tot op zekere hoogte - vervuild water verpompen.
De pomp is niet geschikt voor water met grotere deeltjes. Deeltjes mogen niet groter zijn dan 10 mm.
In het algemeen moet de pomp worden gebruikt voor toepassingen met schoon water. Schoon water wordt in dit geval gedefinieerd als water zonder
vaste deeltjes, die de impellor/lagers en/of de koolstofring/ pomphuis beschadigen kunnen. Voorbeelden van deeltjes of verontreinigende stoffen die niet geschikt zijn:
zand, kalk, neerslag van het afblussen na een kaliumpermanganaat behandeling in een vijver.
Schade veroorzaakt door dergelijke verontreinigende stoffen in het water valt niet onder de garantie.
FlowFriend pompen worden het meest gebruikt in filtratie/recirculatiesystemen (aquaria, vijvers, kweeksystemen of zwembaden),
industriële circulatie- installaties en/of voor een beek of waterval. De pomp is niet zelfaanzuigend en is minder geschikt om boven het waterniveau
te installeren.
Technische gegevens:
Temperatuur water: 2-40°C
Omgevingstemperatuur: 0-50°C
Max. statische druk:
PRO: 0.28 bar
Standard: 0.72 bar
Beschermingsklasse: IP55
Lees de handleiding zorgvuldig door voordat u de pomp installeert. Schade veroorzaakt omdat de handleiding niet goed is gevolgd valt niet onder de garantie.
Controleer bij het uitpakken van de pomp, of alle onderdelen compleet en onbeschadigd zijn. Eventuele geconstateerde schade moet binnen 24 uur na
de aankoop van de pomp worden gemeld bij uw leverancier. Controleer de pomp op schade voordat
u deze in werking stelt. Gebruik de pomp niet als deze is beschadigd. Indien de pomp wel is gebruikt en deze beschadigd is, vervallen de garantie en aansprakelijkheid.
Tijdens de installatie mag de pomp niet worden aangesloten op het elektriciteitsnet.
Haal de stekker uit het stopcontact en zorg ervoor dat de pomp niet kan worden ingeschakeld.
Om letsel te voorkomen, dient u te waarborgen dat u met geen mogelijkheid met uw handen of vingers in de opening van
de pomp kan komen wanneer de pomp is aangesloten op het stroomnet.
DE POMP KAN AUTOMATISCH STARTEN INDIEN HIJ WORDT AANGESLOTEN OP HET LICHTNET
Er moet worden verzekerd dat de pomp kan worden ontlucht door de uitlaat. De pomp moet bij voorkeur onder het niveau van de waterlijn van het bassin worden geplaatst.
De pomp kan alleen droog opgesteld worden (dus niet in het water!). Er moet voldoende ventilatie zijn: de pomp produceert warmte.
Verder mag de pomp niet worden blootgesteld aan direct zonlicht. Plaats de pomp zo dicht mogelijk bij de feitelijke aansluiting aan de zuigzijde. De inlaatleidingen moeten zo kort mogelijk zijn.
IP55 bescherming van het water betekent niet dat de pomp buiten onbeschermd tegen regen geplaatst mag worden.
De IP55 is een specifieke test door middel van het op een specifieke manier spuiten van water tegen de pomp voor een bepaalde tijd.
Wees ervan bewust dat elektronica en water vijanden zijn. Zorg voor een goede bescherming tegen regen als de pomp buiten gemonteerd wordt. Schade als gevolg van het water vallen niet onder de garantie.
Plaats de pomp bij voorkeur minimaal 10 cm boven het vloeroppervlak. Dit voorkomt dat de pomp onder water komt als er een verbinding los komt en/of er
anderzins waterlekkage is in de ruimte waar de pomp gemonteerd is.
We raden aan de pomp onder de waterlijn van
het bassin te plaatsen. Indien de pomp boven het waterniveau geplaatst wordt, is het gebruik van
een terugslagklep verplicht. In dit geval moet de inlaatleiding van de pomp gevuld worden met water voordat de pomp in werking gesteld wordt.
In een dergelijke opstelling is het risico van het drooglopen van de pomp zeer hoog als de terugslagklep niet goed werkt. Schade veroorzaakt door het drooglopen van de pomp is uitgesloten van garantie.
Elke koppeling moet 100% luchtdicht zijn. Indien een flexibele slang wordt gebruikt als inlaat, moet deze aan de eisen van een zuigleiding voldoen.
Het is heel belangrijk dat het eerste deel voor de inlaat van de pomp recht is (minimale afstand die recht moet zijn voor de aanzuig van de pomp = 3-5x de diameter van de inlaatbuis).
Op deze wijze wordt de efficiency van de pomp gemaximaliseerd, omdat het water min of meer laminair tegen de waaier stroomt.
Als de inlaatleiding langer is dan max. Ø x 10, dan dient de diameter van de inlaatleiding 1 of 2 maten groter zijn dan de inlaat van de pomp.
Het verkleinen van de diameter van de pompuitlaat is te allen tijde te voorkomen.
De installatie waarop de pomp aangesloten wordt dient voorzien te zijn van een aardlekschakelaar met een lekstroom van max. 30mA (DIN VDE 0100T739).
FlowFriend pompen hebben in principe weinig onderhoud nodig. Meestal is het noodzakelijke onderhoud beperkt tot een controle van de
waaier met het oog op blokkade en vervuiling.
Verwijder obstakels uit de waaier met een dunne
en enigszins spits gereedschap. Een afnemende opbrengst is vaak het gevolg van vervuiling in de pomp of leidingen.
Mogelijke kalkaanslag kan verwijdert worden met een zwak zuur zoals bijvoorbeeld azijn. Vermijd druk op de zijkanten van de waaier of rotor.
De pompkop van de FlowFriend Standard kan volledig en eenvoudig worden gedemonteerd voor reiniging.
De pompkop van de PRO mag alleen door een specialist gedemonteerd worden. Voor reiniging van de pompkop is de PRO ook zonder demontage zeer goed toegankelijk.
In zoetwater toepassingen komt verkalking alleen in zeer hard water voor en na een complete (her-)vulling van het bassin.
De grootste hoeveelheid carbonaat zakt binnen 2-3 dagen uit.
Haal de stekker uit het stopcontact en verwijder de pomp voorzichtig uit de installatie. Verwijder de 8 bouten aan de achterkant van het pomphuis.
Verwijder daarna voorzichtig het pomphuis zelf. Controleer de waaier en behuizing op verontreinigingen. In het geval van grotere ophopingen, reinig de waaier.
Schade aan de pomp veroorzaakt door blokkades of foutieve demontage valt niet onder de garantie.
Grotere verontreinigingen en aanslag kunnen, voorafgaand aan het ontkalken, met een grove borstel en leidingwater worden verwijderd.
Neem de veiligheidsvoorschriften in acht bij het ontkalken met zuren. Draag beschermende kleding en een veiligheidsbril.
Regelmatig onderhoud garandeert een lange looptijd en levensduur.
De Led indicatoren geven het volgende aan:
Normal = normaal bedrijf
Failure = Motorfout gedetecteerd.
Overload = Overbelasting motor tijdens bedrijf
Indien Normal en Failure tegelijkertijd branden is de toestand als die van 'normaal bedrijf' en hoeft geen actie te worden ondernomen. De pomp functioneert normaal.
Deze regeling wordt óf door Air-Aqua ingebouwd óf door een elektrotechnische monteur i.o.m. Air-Aqua.
Met deze regeling is de pomp extern aan te sturen volgens onderstaand diagram, waarbij verticaal het toerental van de motor en horizontaal
de spanning is aangegeven.
Voor het aansluiten van de kabels op de externe 0-10V bron:
Wees voorzichtig: het oppervlak van de besturingsmodule kan erg heet zijn. Raak deze dus niet rechtstreeks aan voordat u de oppervlaktetemperatuur hiervan gecontroleerd heeft.
DE POMP MOET EERST GECONTROLEERD WORDEN OP WATERSCHADE. BIJ KORTSLUITING EN HERNIEUWD INSCHAKELEN VAN DE POMP, LEIDT DIT TOT ONHERSTELBARE SCHADE AAN DE ELECTRONICA.
BIJ WATERSCHADE DIENT DE POMP DIRECT GEDEMONTEERD EN GEDROOGD TE WORDEN OM SCHADE ZO VEEL MOGELIJK TE BEPERKEN.
Na het indrukken van de RUN/STOP-toets, wordt de foutmelding gewist en kan de pomp opnieuw gestart worden door nogmaals de RUN/STOP-toets in te drukken.
Foutcode
Omschrijving
Actie
1
Te lage spanning
Failure LED brandt, probeer opnieuw te starten
2
Te hoge spanning
Failure LED brandt, probeer opnieuw te starten
3
Te lage spanning tijdens opstarten
Failure LED brandt, probeer opnieuw te starten
4
Overschrijding maximum temperatuur van de power module
Overload LED brandt, toerental wordt automatisch verlaagd
5
Overschrijding maximum temperatuur motor
Overload LED brandt, probeer opnieuw te starten
7
Overschrijding maximum stroomsterkte
Overload LED brandt, probeer opnieuw te starten
10
Meting stroomsterkte mislukt permanent
Failure LED brandt
20
Overbelasting tijdens opstarten
Overload LED brandt, probeer opnieuw te starten
64
Kortsluiting gedetecteerd
failure LED brandt, Controleer op waterschade -> neem contact op met Air-Aqua
97
Meerdere fouten gedetecteerd
failure LED brandt, Controleer op waterschade -> neem contact op met Air-Aqua
98
Communicatiefout van de besturingselectronica
failure LED brandt, probeer opnieuw te starten
FF PRO: 20-750Watt
FF Standard: 20-750Watt
Spanning: 100-240VAC
Max. stroom: 4.4 A
Frequentie: 50-60 Hz
Isolatieklasse: F
Beschermingsklasse: IP55
Max. toerental: 2550
Motorkoppel: 2.4 Nm (from 800 rpm)
Motor efficiency: IE4 88-94% (600-2550 rpm)
Capaciteit:
FF PRO: 15-105 m3/hr
FF Standard: 5-70 m3/hr
Opvoerhoogte:
FF PRO: 0-2.8 meter
FF Standard: 0-7.2 meter
Hydraulische efficiency: 36-82%
IE4 A++
Mechanische afdichting: Eagle Burgmann MG1Q1Q1VGG
Aansluiting zuigzijde:
FlowFriend PRO - 125 mm
FlowFriend Standard G 3“ x 20 mm - buitendraad
Aansluiting perszijde:
FlowFriend PRO - 12 5mm
FlowFriend Standard G 3“ x 20 mm - buitendraad
Afmetingen:
Link naar afmetingen FlowFriend PRO
Link naar afmetingen FlowFriend Standard
Pompkarakteristiek:
Link naar pompkarakteristiek FlowFriend PRO
Link naar pompkarakteristiek FlowFriend Standard

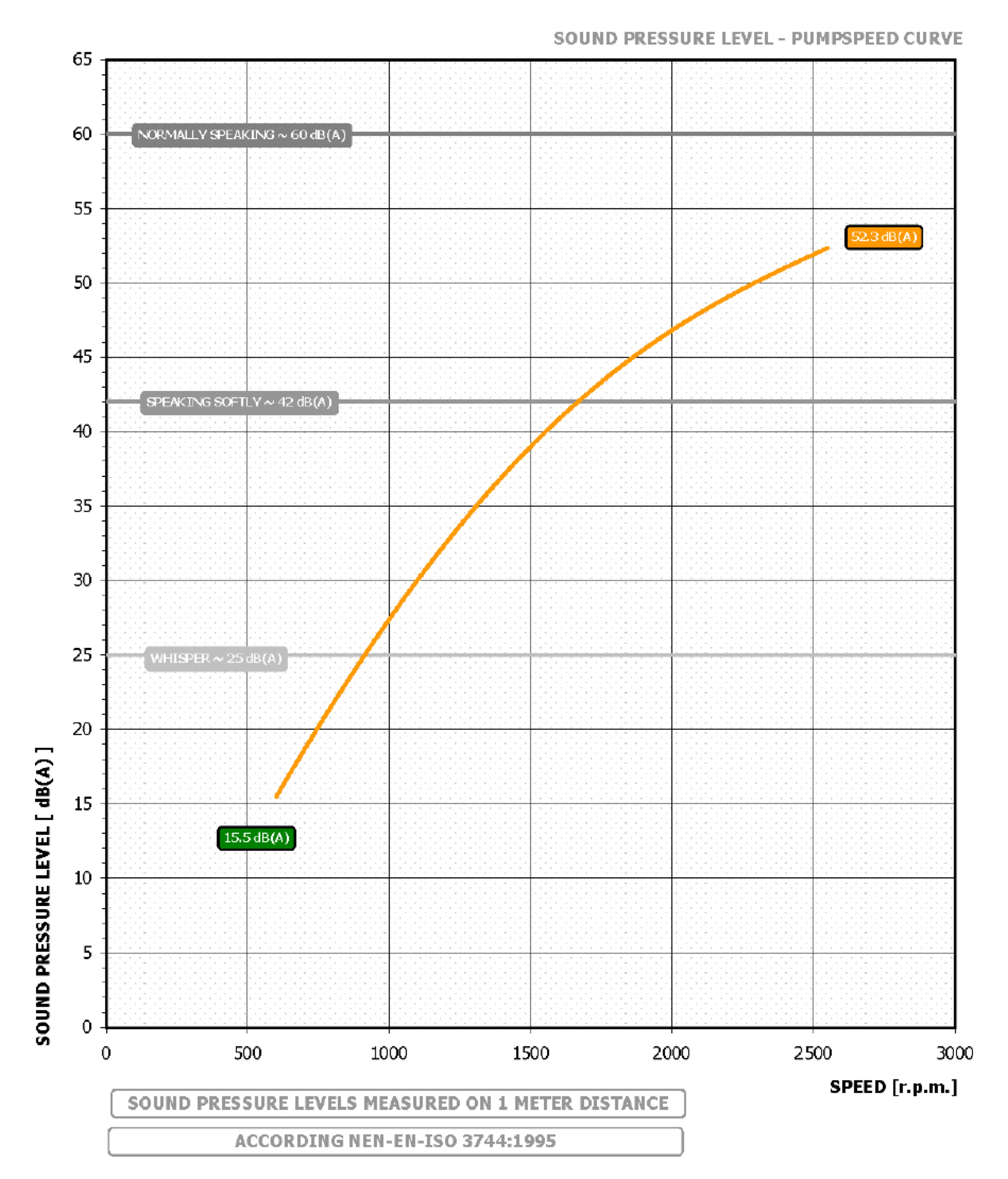

Geluidsniveau:
Specificaties kunnen variëren als gevolg van technische verbeteringen/wijzigingen.
Mocht deze pomp op welke wijze dan ook niet voldoen aan de eisen die u verwacht van Air-Aqua BV, neemt u dan contact op met de dealer waar u uw FlowFriend
pomp gekocht heeft of direct met Air-Aqua BV.
Als u nog aanvullende vragen heeft inzake het gebruik van deze pomp, raadpleeg dan een elektricien, uw dealer of Air-Aqua BV.
Distributeur:
Air-Aqua BV
FlowFriend pompen zijn onderhevig aan nieuwe ontwikkelingen en technische wijzigingen. De informatie en afbeeldingen in deze handleiding zijn bedoeld als richtlijn.
