Der SuperSieve Pump ist ein pumpengespeister Vorfilter zur mechanischen Entfernung von Schmutzpartikeln aus Teichwasser. Das Wasser wird von einer Teichpumpe zum SuperSieve Pump gefördert und strömt anschließend durch das Siebelement. Schmutzpartikel werden durch das Siebelement aus dem Wasser entfernt und im Schmutzfangbereich gesammelt.

Nach dem Passieren des Siebelements verlässt das Wasser den SuperSieve Pump über die Ausläufe. Von hier aus muss das Wasser jederzeit frei abfließen können, beispielsweise zu einer nachfolgenden Filterkomponente oder zu einem Rücklaufpunkt.

1. Aufstellung

Stellen Sie den SuperSieve Pump auf einem stabilen und vollständig waagerechten Untergrund auf. Für die Aufstellungshöhe gelten keine besonderen Anforderungen. Achten Sie bei der Wahl des Aufstellortes jedoch darauf, dass rund um den SuperSieve ausreichend Platz für den Anschluss der Rohrleitungen sowie für Reinigung und Wartung vorhanden ist.

Es ist wichtig, dass das Wasser nach dem SuperSieve Pump frei abfließen kann. Die ausgehenden Leitungen müssen daher so verlegt werden, dass das Wasser ungehindert abfließen kann und kein unerwünschter Gegendruck entsteht.

2. Anschluss des Einlaufs

Das Gehäuse des SuperSieve Pump besteht aus PE (Polyethylen). PVC-Rohre und -Fittings können daher nicht direkt mit den PE-Anschlüssen des SuperSieve verklebt werden. Für den Anschluss der Rohrleitungen empfehlen wir die Verwendung flexibler EPDM-Kupplungen. Diese ermöglichen zudem eine einfache Montage und Demontage.

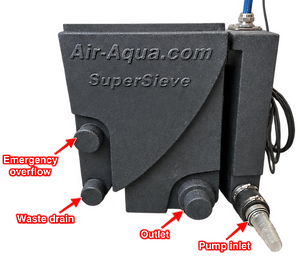

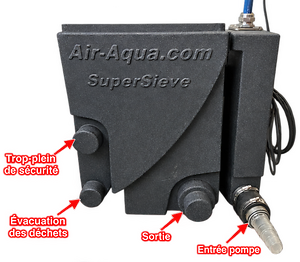

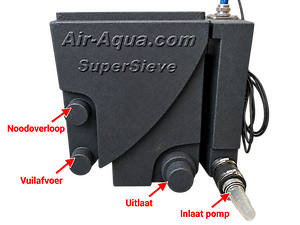

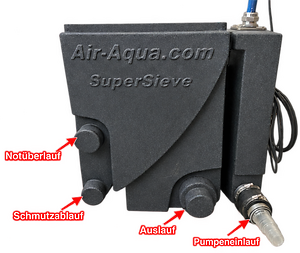

Der SuperSieve Pump verfügt über einen 63-mm-Einlaufanschluss für die Zuleitung von der Teichpumpe. Der Einlauf kann sowohl auf der linken als auch auf der rechten Seite angeschlossen werden. Wählen Sie die Seite, die am besten zum Leitungsverlauf der Anlage passt.

Für den Anschluss der Teichpumpe werden standardmäßig eine flexible 63-mm-EPDM-Kupplung und eine Schlauchtülle mitgeliefert. Damit lässt sich die Zuleitung der Teichpumpe einfach an den SuperSieve Pump anschließen.

3. Anschluss der Ausläufe

Der SuperSieve Pump ist auf beiden Seiten mit einem Auslaufanschluss ausgestattet. Diese Anschlüsse sind für Rohrleitungen mit 75 oder 110 mm Durchmesser geeignet. Abhängig vom gewünschten Rohrdurchmesser kann der Anschluss an der dafür vorgesehenen Stelle abgesägt werden.

Da das Gehäuse und die Anschlüsse aus PE gefertigt sind, können PVC-Rohre und -Fittings nicht direkt mit den Anschlüssen verklebt werden. Verwenden Sie für die Verbindung mit PVC-Rohrleitungen vorzugsweise flexible EPDM-Kupplungen.

Prüfen Sie vor dem Absägen sorgfältig, welcher Durchmesser verwendet werden soll, und sägen Sie ausschließlich den für den gewünschten Anschluss erforderlichen Teil ab.

Der maximale Durchfluss des SuperSieve Pump beträgt 20 m³/Stunde. Um diese Kapazität verarbeiten zu können, müssen beide 110-mm-Ausläufe verwendet werden.

Das Wasser muss nach dem SuperSieve Pump frei abfließen können. Vermeiden Sie daher Verengungen, unnötige Widerstände oder andere Situationen, die auf der Auslaufseite zu Gegendruck führen können.

4. Schmutzablauf

Der SuperSieve Pump verfügt über zwei 63-mm-Schmutzabläufe, jeweils einen auf jeder Seite des Gehäuses. Die Schmutzabläufe befinden sich unten am Schmutzfangbereich des Siebelements.

An den gewünschten Schmutzablauf kann eine 63-mm-Leitung angeschlossen werden. Da der Anschluss aus PE gefertigt ist, empfehlen wir hierfür die Verwendung einer flexiblen EPDM-Kupplung. Montieren Sie einen 63-mm-Kugelhahn oder Zugschieber, damit der Schmutzablauf einfach geöffnet und geschlossen werden kann.

Öffnen Sie den Schmutzablauf, wenn der gesammelte Schmutz aus dem SuperSieve entfernt werden soll. Bei Bedarf kann der Schmutz mit Wasser ausgespült werden. Schließen Sie den Kugelhahn oder Zugschieber nach der Reinigung wieder vollständig.

5. Siebelement

Der SuperSieve Pump wird standardmäßig mit einem 300-Mikron-Siebelement geliefert. Das von der Pumpe zugeführte Wasser strömt durch das Siebelement, wobei Schmutzpartikel aus dem Wasser abgeschieden und im Schmutzfangbereich gesammelt werden.

Kontrollieren Sie das Siebelement regelmäßig. Die erforderliche Reinigungshäufigkeit hängt von der Menge und Art des aus dem Teichwasser abgeschiedenen Schmutzes ab.

6. Notüberlauf

Der SuperSieve Pump ist auf beiden Seiten mit einem 75-mm-Notüberlauf ausgestattet. Wird dieser nicht angeschlossen und ist das Siebelement stark verschmutzt oder verstopft, steigt der Wasserstand vor dem Siebelement an. Sobald das Wasser die Oberkante des Siebelements erreicht, strömt es hinter das Siebelement und anschließend über die normalen Ausläufe aus dem SuperSieve.

Wasser, das über den Notüberlauf strömt, passiert das Siebelement nicht und wird daher nicht mechanisch gefiltert. Wenn der Notüberlauf in Betrieb tritt, muss das Siebelement kontrolliert und gereinigt werden.

7. Inbetriebnahme

1. Stellen Sie den SuperSieve Pump auf einen stabilen Untergrund und kontrollieren Sie, ob er vollständig waagerecht steht.
2. Kontrollieren Sie, ob Einlauf, Ausläufe und Schmutzablauf korrekt angeschlossen sind.
3. Kontrollieren Sie, ob alle verwendeten flexiblen EPDM-Kupplungen korrekt montiert und die Schlauchschellen fest angezogen sind.
4. Kontrollieren Sie, ob der Kugelhahn oder Zugschieber des Schmutzablaufs geschlossen ist.
5. Kontrollieren Sie, ob das Siebelement korrekt im SuperSieve eingesetzt ist.
6. Kontrollieren Sie, ob das Wasser über die ausgehenden Leitungen frei abfließen kann.
7. Schalten Sie die Teichpumpe ein.
8. Kontrollieren Sie die Anlage auf Undichtigkeiten und prüfen Sie, ob das Wasser korrekt über das Siebelement strömt.

Überschreiten Sie die maximale Kapazität von 20 m³/Stunde nicht. Für diese maximale Kapazität müssen beide 110-mm-Ausläufe verwendet werden.

8. Reinigung des Siebelements

Durch den abgeschiedenen Schmutz kann der Durchfluss des Siebelements im Laufe der Zeit abnehmen. Reinigen Sie das Siebelement daher regelmäßig.

Für eine gründliche Reinigung kann das Siebelement aus dem SuperSieve Pump entnommen werden. Das Siebelement kann mit einer Bürste oder einem Hochdruckreiniger gereinigt werden.

Kontrollieren Sie bei der Reinigung auch, ob Kalkablagerungen vorhanden sind. Im Laufe der Zeit kann sich Kalk auf der Oberfläche und in den Öffnungen des Siebelements ablagern und dadurch den Durchfluss verringern.

Bei Kalkablagerungen kann das Siebelement mit einer milden oder, falls erforderlich, stärkeren Säure gereinigt werden. Verwenden Sie ein geeignetes Mittel zur Entfernung von Kalkablagerungen und beachten Sie stets die Gebrauchs- und Sicherheitshinweise des verwendeten Reinigungsmittels.

Spülen Sie das Siebelement nach einer Behandlung mit Säure immer gründlich mit sauberem Wasser ab, bevor es wieder in den SuperSieve Pump eingesetzt wird.

9. Optionale Tauch-UV-C

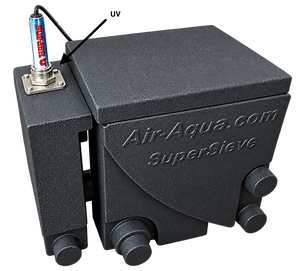

Der SuperSieve Pump kann optional mit einer Air-Aqua Tauch-UV-C ausgestattet werden. Die UV-C-Einheit wird mithilfe einer speziellen Durchführung in der Vorkammer montiert, in die das Wasser von der Teichpumpe gefördert wird.

Die UV-C-Einheit wird nicht im Deckel des Hauptgehäuses montiert. Durch die Montage in der Vorkammer passiert das zugeführte Wasser die UV-C-Einheit, bevor es zum Siebelement strömt. Installieren Sie bei Verwendung einer UV-Lampe immer ein Rückschlagventil in der Zuleitung. Dadurch wird verhindert, dass die UV-Lampe beim Abschalten der Pumpe trockenfällt, da das Wasser in der Vorkammer verbleibt.

Der SuperSieve Pump ist für die dafür vorgesehenen Air-Aqua Tauch-UV-C-Einheiten mit 25, 40 und 55 Watt geeignet.

10. Sicherheit bei der Verwendung von UV-C

UV-C-Strahlung kann Augen und Haut schädigen. Beachten Sie daher bei Verwendung einer Tauch-UV-C stets die entsprechenden Sicherheitshinweise.

• Schalten Sie die UV-C-Einheit immer aus, bevor die Vorkammer geöffnet oder Arbeiten am SuperSieve Pump durchgeführt werden.
• Ziehen Sie den Netzstecker, bevor Arbeiten an der UV-C-Einheit durchgeführt werden.
• Blicken Sie niemals direkt in eine eingeschaltete UV-C-Lampe.
• Vermeiden Sie die Exposition von Augen und Haut gegenüber UV-C-Strahlung.
• Verwenden Sie bei Installation, Kontrolle und Wartung der UV-C-Lampe eine geeignete UV-Schutzbrille.

Eine geeignete UV-Schutzbrille ist bei Air-Aqua erhältlich: UV-Schutzbrille.

11. Regelmäßige Wartung

Kontrollieren Sie den SuperSieve Pump regelmäßig, um eine einwandfreie Funktion und einen guten Durchfluss zu gewährleisten. Achten Sie dabei insbesondere auf:

• Verschmutzung und Durchfluss des Siebelements;
• eventuelle Kalkablagerungen am Siebelement;
• den Schmutzfangbereich und den Schmutzablauf;
• den freien Durchfluss der ausgehenden Leitungen;
• die Anschlüsse und flexiblen EPDM-Kupplungen auf eventuelle Undichtigkeiten;
• Funktion und Zustand einer eventuell montierten Tauch-UV-C.

Nach dem Ausschalten der Pumpe läuft das Wasser über die Unterseite aus dem SuperSieve Pump ab. Das Gehäuse bleibt dadurch nicht mit Wasser gefüllt, mit Ausnahme der Vorkammer, wenn dort ein Rückschlagventil montiert ist.

12. Fehlerbehebung

Wasser strömt über den Notüberlauf

Mögliche Ursache: Das Siebelement ist verschmutzt oder verstopft.

Lösung: Kontrollieren und reinigen Sie das Siebelement.

Das Wasser fließt nicht ausreichend ab

Mögliche Ursache: Unzureichender freier Ablauf oder zu hoher Gegendruck.

Lösung: Kontrollieren Sie die ausgehenden Leitungen auf Verengungen, Widerstände oder Blockierungen.

Der gewünschte maximale Durchfluss wird nicht erreicht

Mögliche Ursache: Unzureichende Auslaufkapazität.

Lösung: Verwenden Sie für eine maximale Kapazität von 20 m³/Stunde beide 110-mm-Ausläufe.

Das Wasser gleitet über das Siebelement und fließt nicht richtig hindurch

Mögliche Ursache: Schmutz oder Kalkablagerungen auf dem Siebelement.

Lösung: Reinigen Sie das Siebelement und entfernen Sie bei Bedarf die Kalkablagerungen.

Das Wasser strömt nicht gleichmäßig über das Siebelement

Mögliche Ursache: Der SuperSieve Pump steht möglicherweise nicht waagerecht.

Lösung: Kontrollieren Sie die Aufstellung und richten Sie den SuperSieve vollständig waagerecht aus.

Undichtigkeit an einem Anschluss

Mögliche Ursache: Eine flexible EPDM-Kupplung ist nicht korrekt montiert oder befestigt.

Lösung: Kontrollieren Sie die Position der Kupplung und prüfen Sie, ob die Schlauchschellen korrekt angezogen sind.

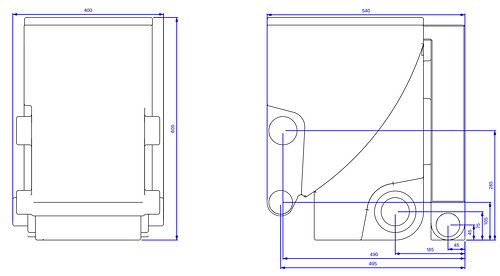

13. Technische Daten

• Typ: SuperSieve Pump
• Ausführung: pumpengespeist
• Gehäusematerial: PE (Polyethylen)
• Standard-Siebelement: 300 Mikron
• Pumpeneinlauf: 63 mm, links oder rechts
• Ausläufe: 75/110 mm, links und rechts
• Schmutzablauf: 63 mm, links und rechts
• Maximaler Durchfluss: 20 m³/Stunde bei Verwendung beider 110-mm-Ausläufe
• UV-C-Option: Air-Aqua Tauch-UV-C 25, 40 oder 55 Watt
• Deckel: standardmäßig im Lieferumfang enthalten
• Im Lieferumfang für den Pumpenanschluss enthalten: flexible 63-mm-EPDM-Kupplung und Schlauchtülle

Wichtige Hinweise

• Stellen Sie den SuperSieve Pump immer vollständig waagerecht auf.
• Stellen Sie sicher, dass das Wasser nach dem SuperSieve jederzeit frei abfließen kann, und vermeiden Sie Gegendruck.
• Verwenden Sie für eine maximale Kapazität von 20 m³/Stunde beide 110-mm-Ausläufe.
• Die PE-Anschlüsse können nicht direkt mit PVC-Rohren und -Fittings verklebt werden. Verwenden Sie hierfür vorzugsweise flexible EPDM-Kupplungen.
• Kontrollieren und reinigen Sie das Siebelement, wenn Wasser über den Notüberlauf strömt.
• Schalten Sie eine eventuell montierte UV-C-Einheit immer aus, bevor die Vorkammer geöffnet oder Arbeiten an der Anlage durchgeführt werden.
